600/1000V 云母带+交联聚乙烯绝缘,低烟无卤护套电力电缆(2-4芯)

FFX400 1Z1Z1-R (CU/MGT+XLPE/LSZH 600/1000V Class 2)

低烟无卤防火电缆FFX400 1mRZ1-R

应用

该电缆适用于某些区域,在那里电路完整性在保持电力供应方面是非常关键的。该电缆主要应用于紧急照明,控制和电力电路,发电站,火灾警报系统,地下隧道,通讯系统,污水处理系统,消防电梯,自动扶梯,以及高层建筑的配线线缆。

标准

设计符合IEC 60502-1/BS 7846

防火性能

线路完整性 IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180);
BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
施加机械冲击时的线路完整性 EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性 EN 50200 附录 E
系统线路完整性 取决于铺设系统的DIN 4102-12, E30
阻燃性(单根垂直线缆测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2;
VDE 0482-332-1 ; NBN C 30-004 (cat. F1);
NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(垂直安装的成束电缆测试) EN 60332-3-24 (cat. C); IEC 60332-3-24;
BS EN 60332-3-24; VDE 0482-332-3;
NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);
CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体 NES 02-713; NF C 20-454

注:*表示该标准已经被取代

额定电压

600/1000 V

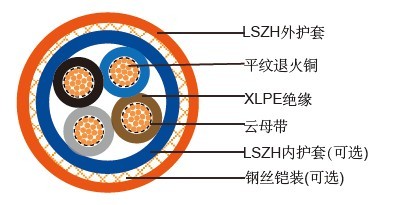

电缆结构

导体:平纹退火铜导线,多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 覆合于交联聚乙烯复合物的云母带。
布线:线芯同合适的不吸潮填充物安装在同一同心层上。
外护套:符合BS 7652标准第6.1部分的热塑性塑料,低烟无卤复合物LTS3类(符合 BS 7655:第2.6 部分指出,塑性塑料,低烟无卤复合物SW2-SW4类型)

物理性能和热性能

工作温度范围(固定状态下):-30°C – +90°C
安装温度范围(运动状态):-20°C – +50°C
最小弯曲半径:8×OD(非铠装)

色码

绝缘颜色遵循BS7671标准
芯数 带接地线 不带接地线
2芯 - 蓝,棕
3芯 黄绿线,蓝,棕 棕,灰,黑
4芯 黄绿线,棕,灰,黑 棕,灰,黑。蓝
5芯 黄绿线,棕,灰,黑。蓝 棕,灰,黑。蓝,黑
5芯以上 黄绿线,黑(1.2.3.4.5...) 黑(1.2.3.4.5...)

护套颜色:黑色或根据客户要求

电气特性

介电试验 3500 V r.m.s. x 5’ (芯/芯)
绝缘电阻 100 MΩ x km ( 20°C时)
短路温度 250°C

结构参数

导体   FFX400 1Z1Z1-R
标称截面积 绞线的数量和直径 导体直径 绝缘厚度 非铠装电缆
标称外径 标称重量
mm2 No./mm mm mm mm kg/km
2芯
1.5 7/0.53 1.59 0.7 12.2 150
2.5 7/0.67 2.01 0.7 12.6 180
4 7/0.85 2.55 0.7 14.7 250
6 7/1.04 3.12 0.7 16.2 290
10 7/1.35 4.05 0.7 17.1 450
16 7/1.70 5.1 0.7 19.2 550
25 7/2.14 6.42 0.9 20 680
35 19/1.53 7.65 0.9 22 940
50 19/1.78 8.9 1 24 1250
70 19/2.14 10.7 1.1 27 1700
95 19/2.52 12.6 1.1 31 2300
120 37/2.03 14.21 1.2 36 3150
3芯
1.5 7/0.53 1.59 0.7 12.3 170
2.5 7/0.67 2.01 0.7 13.8 200
4 7/0.85 2.55 0.7 15.2 300
6 7/1.04 3.12 0.7 16.8 380
10 7/1.35 4.05 0.7 18 550
16 1/1.70 5.1 0.7 21 760
25 7/2.14 6.42 0.9 22 960
35 19/1.53 7.65 0.9 24 1300
50 19/1.78 8.9 1 28 1700
70 19/2.14 10.7 1.1 31 2400
95 19/2.52 12.6 1.1 36 3250
120 37/2.03 14.21 1.2 38 4000
150 37/2.25 15.75 1.4 42 5000
185 37/2.52 17.64 1.6 47 6100
240 61/2.25 20.25 1.7 52 8000
300 61/2.52 22.68 1.8 59 9850
400 61/2.85 25.65 2 63 13000
4芯
1.5 7/0.53 1.59 0.7 14.3 210
2.5 7/0.67 2.01 0.7 15.2 270
4 7/0.85 2.55 0.7 17.2 380
6 7/1.04 3.12 0.7 19 440
10 7/1.35 4.05 0.7 20.6 670
16 1/1.70 5.1 0.7 23.6 820
25 7/2.14 6.42 0.9 26 1320
35 19/1.53 7.65 0.9 29 1730
50 19/1.78 8.9 1 32 2300
70 19/2.14 10.7 1.1 38 3180
95 19/2.52 12.6 1.1 41.9 4370
120 37/2.03 14.21 1.2 44 5400
150 37/2.25 15.75 1.4 50.8 6500
185 37/2.52 17.64 1.6 55 8200
240 61/2.25 20.25 1.7 60.5 10600
300 61/2.52 22.68 1.8 68.5 13200
400 61/2.85 25.65 2 76 17000

电气性能

导体运转温度: 90°C
周围温度: 30°C

载流容量(A)


导体截面积 参考方法4
(附在热绝缘墙上的导管上)
参考方法3(附在线槽或者墙上等的导管上) 参考方法1
(直接用夹子夹住)
参考方法11(在一个有孔径的电缆匣中,垂直或者水平)或者参考方法13(暴露于空气中)
  一个3芯电缆或者一个4芯电缆
三相交流电
一个2芯电缆
单相交流电或者直流电
一个3芯电缆或者一个4芯电缆
三相交流电
一个2芯电缆
单相交流电或者直流电
一个3芯电缆或者一个4芯电缆
三相交流电
一个2芯电缆
单相交流电或者直流电
一个3芯电缆或者一个4芯电缆
三相交流电
1 2 3 4 5 6 7 8
mm2 A A A A A A A
1.5 16.5 22 19.5 24 22 26 23
2.5 22 30 26 33 30 36 32
4 30 40 35 45 40 49 42
6 38 51 44 58 52 63 54
10 51 69 60 80 71 86 75
16 68 91 80 107 96 115 100
25 89 119 105 138 119 149 127
35 109 146 128 171 147 185 158
50 130 175 154 209 179 225 192
70 164 221 194 269 229 289 246
95 197 265 233 328 278 352 298
120 227 305 268 382 322 410 346
150 259 334 300 441 371 473 399
185 295 384 340 506 424 542 456
240 346 459 398 599 500 641 538
300 396 532 455 693 576 741 621
400 - 625 536 803 667 865 741

电压降落(/A/m)

标称截面积 2芯电缆直流电 2芯电缆单相交流 3芯电缆或者4芯电缆三相交流
1 2 3 4
mm2 mV/A/m mV/A/m mV/A/m
1.5 31 31 27
2.5 19 19 16
4 12 12 10
6 7.9 7.9 6.8
10 4.7 4.7 4
16 2.9 2.9 2.5
    r x z r x z
25 1.85 1.85 0.16 1.9 1.6 0.14 1.65
35 1.35 1.35 0.155 1.35 1.15 0.135 1.15
50 0.98 0.99 0.155 1 0.86 0.135 0.87
70 0.67 0.67 0.15 0.69 0.59 0.13 0.6
95 0.49 0.5 0.15 0.52 0.43 0.13 0.45
120 0.39 0.4 0.145 0.42 0.34 0.13 0.37
150 0.31 0.32 0.145 0.35 0.28 0.125 0.3
185 0.25 0.26 0.145 0.29 0.22 0.125 0.26
240 0.195 0.2 0.14 0.24 0.175 0.125 0.21
300 0.155 0.16 0.14 0.21 0.14 0.12 0.185
400 0.12 0.13 0.14 0.19 0.115 0.12 0.165

注:r:工作温度下导体电阻
x:电抗
z:阻抗
