300/500V 云母带，硅橡胶绝缘&总屏蔽控制电缆（2-4芯&多芯）
FFX200E 05mSOZ1-U (PH120) (CU/MGT+SR/OSCR/LSZH 300/500V Class 1)
FFX200E 05mSOZ1-R (PH120) (CU/MGT+SR/OSCR/LSZH 300/500V Class 2)

应用

该电缆主要应用于紧急照明，火灾检测和警报系统电路中的配线线缆。
典型应用如下：
BS 5266-1适用于楼宇的紧急照明。
BS 5839-1适用于火灾检测和警报系统。
BS 5839-8适用于语音报警系统。
BS 5839-9使用于紧急语音通讯你系统。

标准

符合BS7629-1标准的设计

防火性能

线路完整性	IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
施加机械冲击时的线路完整性	EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性	EN 50200 附录 E
系统线路完整性	取决于铺设系统的DIN 4102-12, E30
阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压

300/500 V

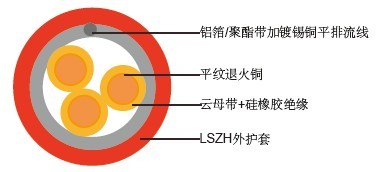

电缆结构

导体：平纹退火铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 覆合于交联聚乙烯复合物的云母带。
布线：线芯同合适的不吸潮填充物安装在同一同心层上。
总屏蔽层：含有镀锡铜导线的铝带或者聚酯带。
电路保护导体：与2芯，3芯或者4芯电缆的绝缘导线部分或者等级类似的非绝缘镀锡铜导线。
将0.5mm2 镀锡铜导电线芯的地线装置于大于4个导体的电缆上。
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）

色码

绝缘层颜色：
2芯—（棕色&蓝色）
3芯——（棕色，黑色&灰色）
4芯——（棕色，黑色，灰色&蓝色）
达到4芯的色码符合HD 308)
7芯： 中心线芯：棕色。
第1层：棕色和黑色，其他4芯为白色。
12芯：中心线芯：棕色，黑色& 白色
第1层：棕色& 黑色，其他7芯为白色。
19芯：中心线芯：棕色
第1层：棕色，黑色。4芯为白色
第2层：棕色，黑色，7芯为白色
护套颜色：
橘黄色（也可根据要求选择）

物理性能和热性能
工作温度范围（固定状态下）：-30°C – +90°C
安装温度范围（运动状态）：-20°C – +50°C
最小弯曲半径：6×OD

电气特性

介电试验	2000 V r.m.s. x 5’ (芯/芯)
绝缘电阻	≥300 MΩ x km ( 20°C时)
短路温度	350°C

载流容量（A）

线芯数量和截面积	绝缘厚度	护套厚度	标称外径	标称重量
mm2	mm	mm	mm	kg/km
2芯
2x1.0实心FFX200E 05mSOZ1-U(PH120)	0.6	0.9	7.9	85
2x1.5 实心 FFX200E 05mSOZ1-U(PH120)	0.7	1.0	8.8	105
2x2.5 实心 FFX200E 05mSOZ1-U(PH120)	0.8	1.1	10.2	150
2x1.5 绞合 FFX200E 05mSOZ1-R(PH120)	0.7	1.0	9.2	110
2x2.5 绞合 FFX200E 05mSOZ1-R(PH120)	0.8	1.1	10.3	155
2x4.0 绞合 FFX200E 05mSOZ1-R(PH120)	0.8	1.2	12.2	220
3芯
3x1.0 实心 FFX200E 05mSOZ1-U(PH120)	0.6	0.9	8.4	105
3x1.5 实心 FFX200 05SZ1-U(PH60)	0.7	1.0	9.3	130
3x2.5 实心 FFX200E 05mSOZ1-U(PH120)	0.8	1.1	10.8	190
3x1.5绞合FFX200E 05mSOZ1-R(PH120)	0.7	1.0	9.4	135
3x2.5 绞合 FFX200E 05mSOZ1-R(PH120)	0.8	1.1	10.9	190
3x 4 绞合FFX200E 05mSOZ1-R(PH120)	0.8	1.2	13.0	280
4芯
4x1.0 实心 FFX200E 05mSOZ1-U(PH120)	0.6	0.9	9.3	125
4x1.5 实心 FFX200E 05mSOZ1-U(PH120)	0.7	1.0	10.3	165
4x2.5 实心 FFX200E 05mSOZ1-U(PH120)	0.8	1.1	12.0	240
4x1.5 绞合 FFX200E 05mSOZ1-R(PH120)	0.7	1.0	10.5	170
4x2.5 绞合 FFX200E 05mSOZ1-R(PH120)	0.8	1.1	12.1	250
4x 4 绞合 FFX200E 05mSOZ1-R(PH120)	0.8	1.2	14.4	350
7芯
7x1.0 实心 FFX200E 05mSOZ1-U(PH120)	0.6	0.9	10.5	175
7x1.5 实心 FFX200E 05mSOZ1-U(PH120)	0.7	1.0	12.1	230
12芯
12x1.0 实心 FFX200E 05mSOZ1-U(PH120)	0.6	0.9	14.5	300
12x1.5 实心 FFX200E 05mSOZ1-U(PH120)	0.7	1.0	16.0	380
19芯
19x1.0 实心 FFX200E 05mSOZ1-U(PH120)	0.6	0.9	17.5	470
19x1.5 实心 FFX200E 05mSOZ1-U(PH120)	0.7	1.0	17.5	470

电气性能

导体运转温度: 90°C
周围温度: 30°C

载流容量（A）



导体截面积	参考方法4 （附在热绝缘墙上的导管上）	参考方法3（附在线槽或者墙上等的导管上）		参考方法1 （直接用夹子夹住）		参考方法11（在一个有孔径的电缆匣中，垂直或者水平）或者参考方法13（暴露于空气中）
	一个3芯电缆或者一个4芯电缆 三相交流电	一个2芯电缆 单相交流电或者直流电	一个3芯电缆或者一个4芯电缆 三相交流电	一个2芯电缆 单相交流电或者直流电	一个3芯电缆或者一个4芯电缆 三相交流电	一个2芯电缆 单相交流电或者直流电	一个3芯电缆或者一个4芯电缆 三相交流电
1	2	3	4	5	6	7	8
mm2	A	A	A	A	A	A	A
1.5	16.5	22	19.5	24	22	26	23
2.5	22	30	26	33	30	36	32
4	30	40	35	45	40	49	42

电压降落（/A/m）

标称截面积	2芯电缆直流电	2芯电缆单相交流	3芯电缆或者4芯电缆三相交流
1	2	3	4
mm2	mV/A/m	mV/A/m	mV/A/m
1.5	31	31	27
2.5	19	19	16
4	12	12	10
