300V云母带，低烟无卤绝缘&低烟无卤护套火灾报警电缆
JE-H(St)H…Bd FE180 E90. (CU/MICA+LSZH/OSCR/LSZH 300V Class 1 )
JE-H(St)H…Bd FE180 E90 BMK* (CU/MICA+LSZH/OSCR/LSZH 300V Class 1)

应用

该电缆在设计方面类似于CW1600，只是比CW1600多了硅橡胶绝缘层。该电缆主要用作建筑物 内部线缆，在那里当发生着火时，线路完整性极为重要。在消防设施中，主要应用的就是该种带有特殊硅橡胶绝缘层的电缆，而该电缆可以有也可以没有铝箔和低烟无卤外护套。30-90分钟电路完整性的消防报警电缆主要应用于火灾探测和报警系统中的电压控制和数据传输，在火灾探测和报警系统中，系统完整性E30/E60/E90是必不可少的，并且依赖于符合DIN 4102-12标准的铺设系统。测试的额定电压为110V时，必须保证线路没有发生短路，即线路完整性。

标准

符合VDE0815标准的设计

防火性能

线路完整性	IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
施加机械冲击时的线路完整性	EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性	EN 50200 附录 E
系统线路完整性	取决于铺设系统的DIN 4102-12, E30
阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代

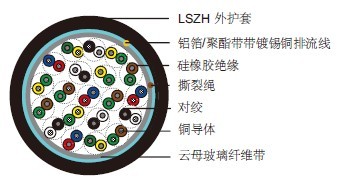

电缆结构

导体：平纹退火铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 覆合于交联聚乙烯复合物或者符合BS 7655第1.1部分的阻燃硅橡胶的云母带。
线芯单元：绝缘线芯绞和成对按最小串扰层排列。 2对线缆即四芯绞和成星形。
布线：将数对电缆装配在一起。将包含有8对或者超过4对的电缆组装配在一起，形成一束，然后再将数束电缆装配在一起。
电缆芯线装配：将双绞线同线芯分层绞合在一起。
线芯包装：将1个或者更多不吸潮聚酯带螺旋得或者纵向地铺设在护套前的重叠部分。
屏蔽层： 将一个双层铝带或者聚酯带装配于距离实心铜导线0.6mm或者0.8mm 的地线上。
内护套：聚乙烯或者热塑性低烟无卤复合物
铠装（可选）：将波形钢带铠装或者镀锌钢丝装配于聚乙烯内护套上。对于钢带铠装，将高分子共聚物铺设在0.15mm厚的刚带上，或者将该钢带应用在重叠部分。对于钢丝铠装，应用单层镀锌钢丝铠装。
开伞索: 为了方便护套的移动可能需要在与线芯平行的位置放置一个尼龙开伞索。
地线：将一个实心的镀锡地线纵向铺设在屏蔽电缆上。
外护套：符合DIN VDE 0207-24 .标准的热塑性低烟无卤复合物HM2类型

类型代码

JE:火灾报警电缆
Ｈ：低烟无卤
BＤ：单位式绞合　　
SＴ：铝带静电护罩
FE180：绝缘完整性（950°C 180分钟）　　
E90： 系统完整性保持90分钟

物理性能和热性能

工作温度范围（固定状态下）：-30°C – +90°C
安装温度范围（运动状态）：-20°C – +50°C
最小弯曲半径：８×OD（非铠装电缆）

电气特性

导线直径	mm	0.8
导线尺寸	mm2	0.5
最大导体电阻　20°C时	Ω/km	34.6
最大回路电阻　20°C时	Ω/km	73.2
最小绝缘缘电阻　５００Ｖ直流电20°C时	MΩ.km	100
最大平均衰减程度　0.8KHz时	dB/km	1.1
标称互电容0.8KHz时	nF/km	120
最大电容不平衡Ｋ１　　0.8KHz一对-对时	pF/100m	200
工作电压	V	300
标称绝缘厚度	mm	0.4
标称绝缘导体直径	mm	1.6

色码

每一束四种颜色
第一对：蓝色＆红色　第二对：绿色＆黄色　第三对：绿色＆棕色　第４对　白色＆黑色
单个的束对是通过已经编好的数字螺旋进行辨认的。

结构参数

VDE CODE: JE-H(St)H…x2x0.8 Bd FE180 E90 /JE-H(St)H…x2x0.8 Bd FE180/E90 BMK

电缆编码	对数	绝缘层厚度	护套厚度	标称直径	标称重量
mm2	mm2	mm	mm	mm	kg/km
0.8mm 导体 1.6mm 绝缘线缆
JE-H(St)H...2x2x0.8 Bd FE180/E90 BMK*	2	0.4	1.0	12.8	177
JE-H(St)H... 4x2x0.8 Bd FE180/E90 BMK*	4	0.4	1.0	16.3	284
JE-H(St)H... 8x2x0.8 Bd FE180/E90 BMK*	8	0.4	1.0	20.3	447
JE-H(St)H... 12x2x0.8 Bd FE180/E90 BMK*	12	0.4	1.2	23.9	615
JE-H(St)H... 16x2x0.8 Bd FE180/E90 BMK*	16	0.4	1.2	26.6	756
JE-H(St)H... 20x2x0.8 Bd FE180/E90 BMK*	20	0.4	1.2	29.4	921
JE-H(St)H... 32x2x0.8 Bd FE180/E90 BMK*	32	0.4	1.4	30.7	1074
JE-H(St)H... 40x2x0.8 Bd FE180/E90 BMK*	40	0.4	1.4	33.6	1278
JE-H(St)H... 52x2x0.8 Bd FE180/E90 BMK*	52	0.4	1.6	43.7	2011
