225V硅橡胶绝缘&低烟无卤护套火灾报警电缆BMK*
JE-H(St)H…Bd FE180 E30 BMK (CU/MICA+SR/OSCR/LSZH 225V Class 1 )

防火报警线

应用

该电缆是一种通讯和信息处理系统的电线电缆,同时该电缆无卤,并且将性能做了进一步改进,以防发生火灾,绝缘层暴露在燃烧条件下继续燃烧。该电缆可以固定安装在干燥和潮湿的处所,或者嵌入在石膏,不供电,使用外部或地下敷设。
电路完整性可以持续30-90分钟的火灾报警电缆主要应用于在火灾探测和报警系统中的电压控制和数据传输,在火灾探测和报警系统中,系统完整性E30/E60/E90是必不可少的,并且依赖于符合DIN 4102-12标准的铺设系统。测试的额定电压为110 V时,必须保证线路没有
发生短路,即线路完整性。

标准

符合VDE0815标准的设计

防火性能

线路完整性 IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180);
BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1;
SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
施加机械冲击时的线路完整性 EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性 EN 50200 附录 E
系统线路完整性 取决于铺设系统的DIN 4102-12, E30
阻燃性(单根垂直线缆测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2;
VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);
CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(垂直安装的成束电缆测试) EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;
VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);
CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;
CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;
CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;
CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体 NES 02-713; NF C 20-454

注:*表示该标准已经被取代

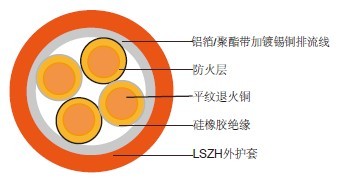

电缆结构

导体:平纹退火铜导线,多股绞合符合IEC(EN) 60228 class 2.
防火层:特殊的防火带
绝缘层;符合DIN VDE 0207-23.标准的防火硅橡胶HJ1类
线芯单元:绝缘线芯绞和成对按最小串扰层排列。 2对线缆即四芯绞和成星形。
布线:将数对电缆装配在一起。将包含有8对或者超过4对的电缆组装配在一起,形成一束,然后再将数束电缆装配在一起。
总屏蔽层;带有镀锡铜地线的铝带或者聚酯带
外护套:符合DIN VDE 0207-24 .标准的热塑性低烟无卤复合物HM2类

类型代码

JE:火灾报警电缆
H:低烟无卤
BD:单位式绞合
ST:铝带静电护罩
FE180:绝缘完整性(950°C 180分钟)
E30: 系统完整性保持30分钟
STA 波形钢带
SWA 钢丝
SWB 波形钢丝织带

物理性能和热性能

工作温度范围(固定状态下):-30°C – +90°C
安装温度范围(运动状态):-20°C – +50°C
最小弯曲半径:7.5×OD(非铠装电缆)

电气特性

导线直径 mm 0.8
导线尺寸 mm2 0.5
最大导体电阻 20°C时 Ω/km 34.6
最大回路电阻 20°C时 Ω/km 73.2
最小绝缘缘电阻 500V直流电20°C时 MΩ.km 100
最大平均衰减程度 0.8KHz时 dB/km 1.2
标称互电容0.8KHz时 nF/km 120
最大电容不平衡K1  0.8KHz一对-对时 pF/100m 200
工作电压 V 225
标称绝缘厚度 mm 0.4
标称绝缘导体直径 mm 1.6

色码

绝缘层颜色:每一束,蓝色&红色/灰色&黄色/绿色&棕色/白色&黑色
通过塑料编码带对各束进行辨别。
护套颜色:印有“ BMK - BRANDMELDEKABEL”(表示火灾报警)的红色

结构参数

VDE CODE: JE-H(St)H…x2x0.8 Bd FE180 E90 /JE-H(St)H…x2x0.8 Bd FE180/E90 BMK

对数和导体直径 绝缘层厚度 护套厚度 标称直径 标称重量
mm2 mm mm mm kg/km
0.5mm2 实心
JE-H(St)H...1X2x0.8 FE180/E30 BMK 0.4 1.0 6.1 52
JE-H(St)H...2X2x0. 8(quad) FE180/E30 BMK 0.4 1.0 7.5 77
JE-H(St)H...4X2x0. 8 FE180/E30 BMK 0.4 1.0 10.5 133
0.5mm2 实心
JE-H(St)H...8X2x0.8 Bd FE180/E30 BMK 0.4 1.0 17.4 296
JE-H(St)H...12X2x0.8 Bd FE180/E30 BMK 0.4 1.2 18.9 368
JE-H(St)H...16X2x0.8 Bd FE180/E30 BMK 0.4 1.2 20.7 442
JE-H(St)H...20X2x0.8 Bd FE180/E30 BMK 0.4 1.2 22.7 508
JE-H(St)H...32X2x0.8 Bd FE180/E30 BMK 0.4 1.4 24.5 772
JE-H(St)H...40X2x0.8 Bd FE180/E30 BMK 0.4 1.4 26.5 946
JE-H(St)H...52X2x0.8 Bd FE180/E30 BMK 0.4 1.6 28.0 1016
