BS EN 50288-7仪表电缆PVC绝缘,PVC护套,单对屏蔽和总屏蔽&铠装仪表电缆(多对)
RE-Y(St)YSWAY PiMF 90°C / 300V

BS EN 50288-7总屏蔽铠装仪表电缆

应用

EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输,根据IEC79-14分类,可用于II组1区和2区环境中,不能直接连接在低阻抗电源,例如公共电力供应站。 推荐应用在室内和室外安装,支架,托盘,管道,干湿环境中,不推荐直埋使用。 推荐应用在生命和重要财产物资的消防防火措施中。

标准

基本设计遵循EN 50288-7标准

防火特性

阻燃特性(单根电缆垂直燃烧测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(多根电缆成束垂直火焰燃烧测试)*** EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
电缆燃烧腐蚀性气体零排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
电缆燃烧最小烟密度 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
电缆无毒测试 NES 02-713; NF C 20-454
抗紫外线 UL 1581 section 1200
耐油 ICEA S-73-532**

备注:*为已替换的标准,***为可选标准。

额定电压

300V

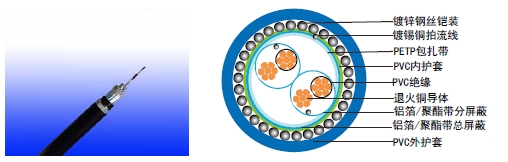

电缆结构

导体 IEC 60228标准1类实心退火铜导体或2类多股平纹铜导体。
绝缘 EN 50290-2-21标准PVC复合物绝缘。
成对 2根绝缘线芯绞合在一起形成对绞。
对绞 成对电缆以最佳绞距绞合成层。
单对屏蔽 带0.5mm2镀锡铜配流线的铝箔/塑料薄膜包裹在对绞线芯外层。
包扎带 PETP胶带
总屏蔽 带0.5mm2镀锡铜配流线的铝箔/塑料薄膜包裹在成缆外层。
内护套 EN 50290-2-22标准热塑性PVC复合物。
铠装 镀锌钢丝铠装。
外护套 EN 50290-2-22标准热塑性PVC复合物。防紫外线,耐烃,耐油,防啮齿和防白蚁特性都是可选的。符合防火阻燃性能标准(IEC 60332-1,IEC60332-3,UL 1581,UL1666等)取决于PVC复合物氧指数和电缆设计。LSPVC根据要求可选。
颜色 绝缘:黑/白, 成对的电缆在白色线芯上以数字(1,2、、、)连续标识。
外护套:黑色或蓝色(本安系统)

物理性能和热性能

工作温度范围(固定状态下):-30°C – +90°C

安装温度范围(运动状态):-5°C – +50°C

最小弯曲半径:10 X 外径

抗紫外线:UL 1581 section 1200

耐油:ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中,保持拉伸强度和伸长率最小值为60%。)

电气性能

导体截面积 mm2 0.5 0.75 1.0 1.3 1.5
标称绝缘厚度 mm 0.4 0.4 0.4 0.5 0.5
导体电阻 (20°C) Ω/km 36.7 25 18.5 14.2 12.3
绝缘电阻 (20°C) MΩ.km(Min.) 5000
交互电容 (1 kHz) pF/m(Max.) 115
感应系数 mH/km (Max.) 1
感应系数/阻抗比例 μH/Ω(Max.) 25 25 25 40 40
工作电压 V 300
测试电压 Urms 线芯之间 V 1500
线芯与屏蔽之间 1500

结构参数

电缆型号  RE-Y(St)YSWAY PiMF
对数×2×截面积 标称绝缘厚度 标称内护套厚度 标称内护套层总外径 标称铠装层厚度 标称外护套厚度 标称总外径 标称总重量
  No.x2xmm2 mm2 mm mm mm mm mm kg/km
0.5mm2, 多对
RE-Y(St)YSWAY PiMF 2P0.5 2x2x0.5 0.4 0.9 8.7 0.9 1.4 13.3 311
RE-Y(St)YSWAY PiMF 4P0.5 3x2x0.5 0.4 1 10.2 0.9 1.4 14.8 373
RE-Y(St)YSWAY PiMF 5P0.5 4x2x0.5 0.4 1 11.2 0.9 1.4 15.8 451
RE-Y(St)YSWAY PiMF 6P0.5 5x2x0.5 0.4 1 12.1 0.9 1.6 16.9 483
RE-Y(St)YSWAY PiMF 8P0.5 8x2x0.5 0.4 1.1 13.1 0.9 1.6 17.9 537
RE-Y(St)YSWAY PiMF 10P0.5 10x2x0.5 0.4 1.2 15.1 0.9 1.5 19.9 781
RE-Y(St)YSWAY PiMF 12P0.5 12x2x0.5 0.4 1.2 15.7 0.9 1.5 20.5 804
RE-Y(St)YSWAY PiMF 16P0.5 16x2x0.5 0.4 1.2 17.8 1.25 1.6 23.5 968
RE-Y(St)YSWAY PiMF 20P0.5 20x2x0.5 0.4 1.3 19.7 1.25 1.7 25.6 1143
RE-Y(St)YSWAY PiMF 24P0.5 24x2x0.5 0.4 1.4 21.5 1.25 1.7 27.4 1264
0.75mm2, 多对
RE-Y(St)YSWAY PiMF 2P0.75 2x2x0.75 0.4 1 9.7 0.9 1.4 14.3 342
RE-Y(St)YSWAY PiMF 4P0.75 3x2x0.75 0.4 1 11.2 0.9 1.4 15.8 439
RE-Y(St)YSWAY PiMF 5P0.75 4x2x0.75 0.4 1.1 12.5 0.9 1.5 17.3 496
RE-Y(St)YSWAY PiMF 6P0.75 5x2x0.75 0.4 1.1 13.6 0.9 1.5 18.4 578
RE-Y(St)YSWAY PiMF 8P0.75 8x2x0.75 0.4 1.1 14.4 0.9 1.5 19.2 664
RE-Y(St)YSWAY PiMF 10P0.75 10x2x0.75 0.4 1.2 16.6 1.25 1.6 22.3 876
RE-Y(St)YSWAY PiMF 12P0.75 12x2x0.75 0.4 1.2 17.4 1.25 1.6 23.1 942
RE-Y(St)YSWAY PiMF 16P0.75 16x2x0.75 0.4 1.3 19.8 1.25 1.7 25.7 1130
RE-Y(St)YSWAY PiMF 20P0.75 20x2x0.75 0.4 1.4 22 1.25 1.7 27.9 1325
RE-Y(St)YSWAY PiMF 24P0.75 24x2x0.75 0.4 1.5 24 1.25 1.8 30.1 1490
1.0mm2, 多对
RE-Y(St)YSWAY PiMF 2P1.0 2x2x1.0 0.4 1 10.4 0.9 1.4 15 382
RE-Y(St)YSWAY PiMF 4P1.0 3x2x1.0 0.4 1 12.1 0.9 1.4 16.7 487
RE-Y(St)YSWAY PiMF 5P1.0 4x2x1.0 0.4 1.1 13.5 0.9 1.5 18.3 566
RE-Y(St)YSWAY PiMF 6P1.0 5x2x1.0 0.4 1.1 14.7 0.9 1.5 19.5 641
RE-Y(St)YSWAY PiMF 8P1.0 8x2x1.0 0.4 1.2 15.8 0.9 1.5 20.6 718
RE-Y(St)YSWAY PiMF 10P1.0 10x2x1.0 0.4 1.2 18 1.25 1.6 23.7 994
RE-Y(St)YSWAY PiMF 12P1.0 12x2x1.0 0.4 1.3 19 1.25 1.7 24.7 1083
RE-Y(St)YSWAY PiMF 16P1.0 16x2x1.0 0.4 1.3 21.5 1.25 1.7 27.4 1361
RE-Y(St)YSWAY PiMF 20P1.0 20x2x1.0 0.4 1.4 23.9 1.25 1.7 29.8 1510
RE-Y(St)YSWAY PiMF 24P1.0 24x2x1.0 0.4 1.5 26.1 1.25 1.8 32.2 1902
1.3mm2, 多对
RE-Y(St)YSWAY PiMF 2P1.3 2x2x1.3 0.5 1 11.4 0.9 1.4 16 452
RE-Y(St)YSWAY PiMF 4P1.3 3x2x1.3 0.5 1.1 13.4 0.9 1.5 18.2 576
RE-Y(St)YSWAY PiMF 5P1.3 4x2x1.3 0.5 1.1 14.8 0.9 1.5 19.6 647
RE-Y(St)YSWAY PiMF 6P1.3 5x2x1.3 0.5 1.2 16.3 0.9 1.6 21.3 857
RE-Y(St)YSWAY PiMF 8P1.3 8x2x1.3 0.5 1.3 17.6 1.25 1.6 23.3 980
RE-Y(St)YSWAY PiMF 10P1.3 10x2x1.3 0.5 1.3 20 1.25 1.7 25.9 1195
RE-Y(St)YSWAY PiMF 12P1.3 12x2x1.3 0.5 1.4 21.1 1.25 1.7 27 1256
RE-Y(St)YSWAY PiMF 16P1.3 16x2x1.3 0.5 1.5 24.1 1.25 1.8 30.2 1562
RE-Y(St)YSWAY PiMF 20P1.3 20x2x1.3 0.5 1.6 26.8 1.25 1.9 33.1 1958
RE-Y(St)YSWAY PiMF 24P1.3 24x2x1.3 0.5 1.7 29.2 1.25 2 36.4 2251
1.5mm2, 多对
RE-Y(St)YSWAY PiMF 2P1.5 2x2x1.5 0.5 1 11.8 0.9 1.5 16.6 475
RE-Y(St)YSWAY PiMF 4P1.5 3x2x1.5 0.5 1.1 13.9 0.9 1.5 18.7 599
RE-Y(St)YSWAY PiMF 5P1.5 4x2x1.5 0.5 1.2 15.5 0.9 1.5 20.3 818
RE-Y(St)YSWAY PiMF 6P1.5 5x2x1.5 0.5 1.2 16.9 1.25 1.6 22.6 940
RE-Y(St)YSWAY PiMF 8P1.5 8x2x1.5 0.5 1.3 18.2 1.25 1.7 24.1 1037
RE-Y(St)YSWAY PiMF 10P1.5 10x2x1.5 0.5 1.4 21 1.25 1.7 26.9 1273
RE-Y(St)YSWAY PiMF 12P1.5 12x2x1.5 0.5 1.4 21.9 1.25 1.7 27.8 1353
RE-Y(St)YSWAY PiMF 16P1.5 16x2x1.5 0.5 1.5 25.1 1.25 1.8 31.2 1932
RE-Y(St)YSWAY PiMF 20P1.5 20x2x1.5 0.5 1.6 27.8 1.25 1.9 34.8 2224
RE-Y(St)YSWAY PiMF 24P1.5 24x2x1.5 0.5 1.7 30.4 1.25 2 37.6 2541

备注:其他规格截面积&线芯要求可根据要求定制。
