BS EN 50288-7标准PVC绝缘,PVC护套,单对屏蔽和总屏蔽仪表电缆(多对)
RE-Y(St)Y PiMF 90°C / 300V

BS EN 50288-7总屏蔽铠装仪表电缆

应用

EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输，根据IEC79-14分类，可用于II组1区和2区环境中，不能直接连接在低阻抗电源，例如公共电力供应站。 推荐应用在室内和室外安装，支架，托盘，管道，干湿环境中，不推荐直埋使用。 推荐应用在生命和重要财产物资的消防防火措施中。

标准

基本设计遵循EN 50288-7标准

防火特性

阻燃特性（单根电缆垂直燃烧测试） EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*

备注：*为已替换的标准，***为可选标准。

额定电压

300V

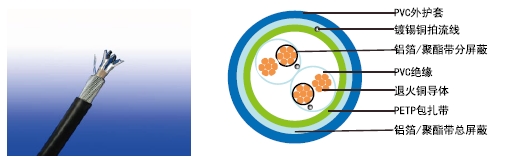

电缆结构

导体 IEC 60228标准1类实心退火铜导体或2类多股平纹铜导体。
绝缘 EN 50290-2-21标准PVC复合物绝缘。
成对 2根绝缘线芯绞合在一起形成对绞。
对绞 成对电缆以最佳绞距绞合成层。
单对屏蔽 带0.5mm2镀锡铜配流线的铝箔/塑料薄膜包裹在对绞线芯外层。
包扎带 PETP胶带
总屏蔽 带0.5mm2镀锡铜配流线的铝箔/塑料薄膜包裹在成缆外层。
外护套 EN 50290-2-22标准热塑性PVC复合物。防紫外线，耐烃，耐油，防啮齿和防白蚁特性都是可选的。符合防火阻燃性能标准（IEC 60332-1，IEC60332-3，UL 1581，UL1666等）取决于PVC复合物氧指数和电缆设计。LSPVC根据要求可选。

颜色

  • 绝缘： 黑/白， 成对的电缆在白色线芯上以数字（1，2、、、）连续标识。
    外护套：黑色或蓝色（本安系统）

物理性能和热性能

工作温度范围（固定状态下） -30°C – +90°C
安装温度范围（运动状态） -5°C – +50°C
最小弯曲半径 7.5X 外径
抗紫外线 UL 1581 section 1200
耐油
ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中，保持拉伸强度和伸长率最小值为60%。)

电气性能

导体截面积 mm2 0.5 0.75 1.0 1.3 1.5
标称绝缘厚度 mm 0.35 0.38 0.4 0.5 0.5
导体电阻 (20°C) Ω/km 36.7 25 18.5 14.2 12.3
绝缘电阻 (20°C) MΩ.km(Min.) 5000
交互电容 (1 kHz) pF/m(Max.) 115
感应系数 mH/km (Max.) 1
感应系数/阻抗比例 μH/Ω(Max.) 25 25 25 40 40
工作电压 V 300
测试电压 Urms? 线芯之间 V 1500
线芯与屏蔽之间 1500

结构参数

电缆型号　 RE-Y(St)Y PiMF
对数×2×截面积 标准绝缘厚度 标称外护套厚度 标称总外径 标称总重量
　 No.x2xmm2 mm mm mm kg/km
0.5mm2, 多对
RE-Y(St)Y PiMF 2P0.5 2x2x0.5 0.35 0.9 8.7 85
RE-Y(St)Y PiMF 4P0.5 3x2x0.5 0.35 1 10.2 120
RE-Y(St)Y PiMF 5P0.5 4x2x0.5 0.35 1 11.2 145
RE-Y(St)Y PiMF 6P0.5 5x2x0.5 0.35 1 12.1 170
RE-Y(St)Y PiMF 8P0.5 8x2x0.5 0.35 1.1 13.1 214
RE-Y(St)Y PiMF 10P0.5 10x2x0.5 0.35 1.2 15.1 265
RE-Y(St)Y PiMF 12P0.5 12x2x0.5 0.35 1.2 15.7 286
RE-Y(St)Y PiMF 16P0.5 16x2x0.5 0.35 1.2 17.8 380
RE-Y(St)Y PiMF 20P0.5 20x2x0.5 0.35 1.3 19.7 475
RE-Y(St)Y PiMF 24P0.5 24x2x0.5 0.35 1.4 21.5 561
0.75mm2, 多对
RE-Y(St)Y PiMF 2P0.75 2x2x0.75 0.38 1 9.7 101
RE-Y(St)Y PiMF 4P0.75 3x2x0.75 0.38 1 11.2 159
RE-Y(St)Y PiMF 5P0.75 4x2x0.75 0.38 1.1 12.5 183
RE-Y(St)Y PiMF 6P0.75 5x2x0.75 0.38 1.1 13.6 215
RE-Y(St)Y PiMF 8P0.75 8x2x0.75 0.38 1.1 14.4 272
RE-Y(St)Y PiMF 10P0.75 10x2x0.75 0.38 1.2 16.6 333
RE-Y(St)Y PiMF 12P0.75 12x2x0.75 0.38 1.2 17.4 383
RE-Y(St)Y PiMF 16P0.75 16x2x0.75 0.38 1.3 19.8 492
RE-Y(St)Y PiMF 20P0.75 20x2x0.75 0.38 1.4 22 603
RE-Y(St)Y PiMF 24P0.75 24x2x0.75 0.38 1.5 24 704
1.0mm2, 多对
RE-Y(St)Y PiMF 2P1.0 2x2x1.0 0.4 1 10.4 112
RE-Y(St)Y PiMF 4P1.0 3x2x1.0 0.4 1 12.1 179
RE-Y(St)Y PiMF 5P1.0 4x2x1.0 0.4 1.1 13.5 220
RE-Y(St)Y PiMF 6P1.0 5x2x1.0 0.4 1.1 14.7 256
RE-Y(St)Y PiMF 8P1.0 8x2x1.0 0.4 1.2 15.8 323
RE-Y(St)Y PiMF 10P1.0 10x2x1.0 0.4 1.2 18 401
RE-Y(St)Y PiMF 12P1.0 12x2x1.0 0.4 1.3 19 454
RE-Y(St)Y PiMF 16P1.0 16x2x1.0 0.4 1.3 21.5 601
RE-Y(St)Y PiMF 20P1.0 20x2x1.0 0.4 1.4 23.9 719
RE-Y(St)Y PiMF 24P1.0 24x2x1.0 0.4 1.5 26.1 884
1.3mm2, 多对
RE-Y(St)Y PiMF 2P1.3 2x2x1.3 0.45 1 11.4 153
RE-Y(St)Y PiMF 4P1.3 3x2x1.3 0.45 1.1 13.4 208
RE-Y(St)Y PiMF 5P1.3 4x2x1.3 0.45 1.1 14.8 263
RE-Y(St)Y PiMF 6P1.3 5x2x1.3 0.45 1.2 16.3 318
RE-Y(St)Y PiMF 8P1.3 8x2x1.3 0.45 1.3 17.6 406
RE-Y(St)Y PiMF 10P1.3 10x2x1.3 0.45 1.3 20 501
RE-Y(St)Y PiMF 12P1.3 12x2x1.3 0.45 1.4 21.1 552
RE-Y(St)Y PiMF 16P1.3 16x2x1.3 0.45 1.5 24.1 728
RE-Y(St)Y PiMF 20P1.3 20x2x1.3 0.45 1.6 26.8 892
RE-Y(St)Y PiMF 24P1.3 24x2x1.3 0.45 1.7 29.2 1067
1.5mm2, 多对
RE-Y(St)Y PiMF 2P1.5 2x2x1.5 0.45 1 11.8 164
RE-Y(St)Y PiMF 4P1.5 3x2x1.5 0.45 1.1 13.9 235
RE-Y(St)Y PiMF 5P1.5 4x2x1.5 0.45 1.2 15.5 289
RE-Y(St)Y PiMF 6P1.5 5x2x1.5 0.45 1.2 16.9 366
RE-Y(St)Y PiMF 8P1.5 8x2x1.5 0.45 1.3 18.2 446
RE-Y(St)Y PiMF 10P1.5 10x2x1.5 0.45 1.4 21 565
RE-Y(St)Y PiMF 12P1.5 12x2x1.5 0.45 1.4 21.9 637
RE-Y(St)Y PiMF 16P1.5 16x2x1.5 0.45 1.5 25.1 828
RE-Y(St)Y PiMF 20P1.5 20x2x1.5 0.45 1.6 27.8 1024
RE-Y(St)Y PiMF 24P1.5 24x2x1.5 0.45 1.7 30.4 1219

备注：其他规格截面积&线芯要求可根据要求定制。
