BS EN 50288-7标准PVC绝缘,PVC护套,CWB屏蔽仪表电缆(多对)
RE-Y(C)Y 90°C / 300 V

BS EN 50288-7多对cwb屏蔽仪表电缆

应用

EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输,根据IEC79-14分类,可用于II组1区和2区环境中,不能直接连接在低阻抗电源,例如公共电力供应站。 推荐应用在室内和室外安装,支架,托盘,管道,干湿环境中,不推荐直埋使用。 推荐应用在生命和重要财产物资的消防防火措施中。

标准

基本设计遵循EN 50288-7标准

防火特性

阻燃特性(单根电缆垂直燃烧测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*

备注:*为已替换的标准,***为可选标准。

额定电压

300V

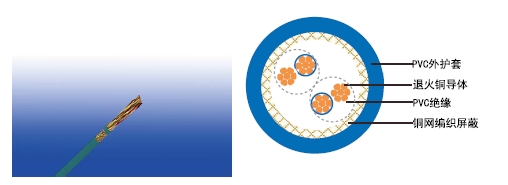

电缆结构

导体 IEC 60228标准1类实心退火铜导体或2类多股平纹铜导体。
绝缘 EN 50290-2-21标准PVC复合物绝缘。
成对 2根绝缘线芯绞合在一起形成对绞。
对绞 成对电缆以最佳绞距绞合成层。
隔离层 聚酯带。
总屏蔽 镀锡铜丝编织。
外护套 EN 50290-2-22标准热塑性PVC复合物。防紫外线,耐烃,耐油,防啮齿和防白蚁特性都是可选的。符合防火阻燃性能标准(IEC 60332-1,IEC60332-3,UL 1581,UL1666等)取决于PVC复合物氧指数和电缆设计。LSPVC根据要求可选。

颜色

  • 绝缘: 黑/白, 成对的电缆在白色线芯上以数字(1,2、、、)连续标识。
    外护套:黑色或蓝色(本安系统)

物理性能和热性能

工作温度范围(固定状态下) -30°C – +70°C
安装温度范围(运动状态) -5°C – +50°C
最小弯曲半径 7.5X 外径
抗紫外线 UL 1581 section 1200
耐油
ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中,保持拉伸强度和伸长率最小值为60%。)

电气性能

导体截面积 mm2 0.5 0.75 1.0 1.3 1.5
标称绝缘厚度 mm 0.35 0.38 0.4 0.5 0.5
导体电阻 (20°C) Ω/km 36.7 25 18.5 14.2 12.3
绝缘电阻 (20°C) MΩ.km(Min.) 5000
交互电容 (1 kHz) pF/m(Max.)
  ≤4对 115 115 115 120 120
  >4对 90 90 90 105 105
电容不平衡值(1 kHz) pF/500 m (Max.) 300
感应系数/阻抗比例 μH/Ω(Max.) 25 25 25 40 40
工作电压 V 300
测试电压 Urms 线芯之间 V 1500
线芯与屏蔽之间 1500

结构参数

电缆型号 RE-Y(C)Y
对数×2×截面积 铜重量 标称重量
  No.x2xmm2 Kg/km Kg/km
0.5mm2, 多对
RE-Y(C)Y 2P0.5 2x2x0.50 10.7 143
RE-Y(C)Y 3P0.5 3x2x0.50 11.1 159
RE-Y(C)Y 4P0.5 4x2x0.50 11.9 181
RE-Y(C)Y 6P0.5 6x2x0.50 13.6 230
RE-Y(C)Y 8P0.5 8x2x0.50 14.2 264
RE-Y(C)Y 12P0.5 12x2x0.50 16.4 343
RE-Y(C)Y 16P0.5 16x2x0.50 18.2 418
RE-Y(C)Y 20P0.5 20x2x0.50 19.7 487
RE-Y(C)Y 24P0.5 24x2x0.50 21.1 557
0.75mm2, 多对
RE-Y(C)Y 2P0.75 2x2x0.75 11.4 160
RE-Y(C)Y 3P0.75 3x2x0.75 11.9 185
RE-Y(C)Y 4P0.75 4x2x0.75 12.7 214
RE-Y(C)Y 6P0.75 6x2x0.75 14.6 278
RE-Y(C)Y 8P0.75 8x2x0.75 15.4 324
RE-Y(C)Y 12P0.75 12x2x0.75 17.8 427
RE-Y(C)Y 16P0.75 16x2x0.75 19.8 526
RE-Y(C)Y 20P0.75 20.x2x0.75 21.5 623
RE-Y(C)Y 24P0.75 24x2x0.75 23.1 714
1.0mm2, 多对
RE-Y(C)Y 2P1.0 2x2x1.0 12.3 184
RE-Y(C)Y 3P1.0 3x2x1.0 12.8 214
RE-Y(C)Y 4P1.0 4x2x1.0 13.7 251
RE-Y(C)Y 6P1.0 6x2x1.0 15.6 326
RE-Y(C)Y 8P1.0 8x2x1.0 16.4 382
RE-Y(C)Y 12P1.0 12x2x1.0 19 511
RE-Y(C)Y 16P1.0 16x2x1.0 21.2 636
RE-Y(C)Y 20P1.0 20.x2x1.0 23.5 775
RE-Y(C)Y 24P1.0 24x2x1.0 25.3 892
1.3mm2, 多对
RE-Y(C)Y 2P1.3 2x2x1.3 12.9 204
RE-Y(C)Y 3P1.3 3x2x1.3 13.5 242
RE-Y(C)Y 4P1.3 4x2x1.3 14.5 285
RE-Y(C)Y 6P1.3 6x2x1.3 16.7 375
RE-Y(C)Y 8P1.3 8x2x1.3 17.4 444
RE-Y(C)Y 12P1.3 12x2x1.3 20.2 599
RE-Y(C)Y 16P1.3 16x2x1.3 22.6 750
RE-Y(C)Y 20P1.3 20x2x1.3 25.1 916
RE-Y(C)Y 24P1.3 24x2x1.3 27 1064

备注:其他规格截面积&线芯要求可根据要求定制。
