BS EN 50288-7仪表电缆 PVC绝缘,PVC护套,单对屏蔽&总屏蔽,铠装仪表电缆(多三线组)
RE-2X(St)YSWAY-TiMF 70°C / 300 V

BS EN 50288-7多三线组单对屏蔽&总屏蔽铠装仪表电缆

应用

EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输,根据IEC79-14分类,可用于II组1区和2区环境中,不能直接连接在低阻抗电源,例如公共电力供应站。 推荐应用在室内和室外安装,支架,托盘,管道,干湿环境中,不推荐直埋使用。 推荐应用在生命和重要财产物资的消防防火措施中。

标准

基本设计遵循EN 50288-7标准

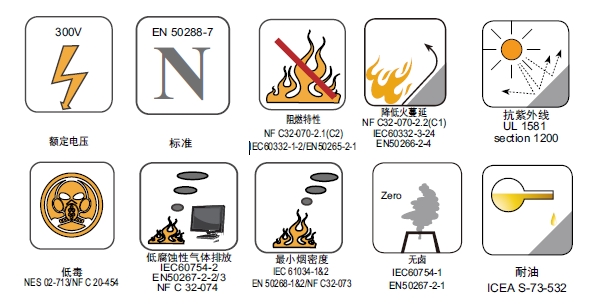

防火特性

阻燃特性(单根电缆垂直燃烧测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(多根电缆成束垂直火焰燃烧测试)*** EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
电缆燃烧腐蚀性气体零排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
电缆燃烧最小烟密度 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
电缆无毒测试 NES 02-713; NF C 20-454
抗紫外线 UL 1581 section 1200
耐油 ICEA S-73-532**

备注:*为已替换的标准,***为可选标准。

额定电压

300V

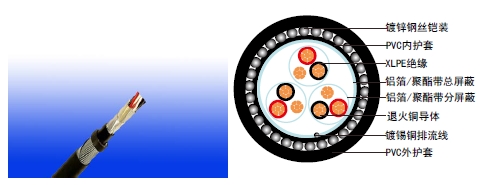

电缆结构

导体 IEC 60228标准1类实心退火铜导体或2类多股平纹铜导体。
绝缘 EN 50290-2-21标准PVC复合物绝缘。
单屏蔽 带0.5mm2镀锡铜配流线的铝箔/塑料薄膜包裹在三线组外层。
三线组 三个绝缘线芯绞合在一起形成一个三线组。
三线组绞合 三线组以最佳绞距绞合成层。
隔离层 聚酯带。
总屏蔽 带有0.5mm2镀锡铜排流线的铝带/聚酯带层屏蔽。
内护套 热塑性PVC复合物。
铠装 EN 10257-1标准镀锌钢丝铠装。
外护套 EN 50290-2-22标准热塑性PVC复合物。防紫外线,耐烃,耐油,防啮齿和防白蚁特性都是可选的。符合防火阻燃性能标准(IEC 60332-1,IEC60332-3,UL 1581,UL1666等)取决于PVC复合物氧指数和电缆设计。LSPVC根据要求可选。
颜色 绝缘:黑/白/红,, 三线组的电缆在白色线芯上以数字(1,2、、、)连续标识。
外护套:黑色或蓝色(本安系统)

物理性能和热性能

工作温度范围(固定状态下):-30°C – +70°C

安装温度范围(运动状态):-5°C – +50°C

最小弯曲半径:7.5 X 外径

抗紫外线:UL 1581 section 1200

耐油:ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中,保持拉伸强度和伸长率最小值为60%。)

电气性能

导体截面积 mm2 0.5 0.75 1.0 1.3 1.5
标称绝缘厚度 mm 0.4 0.4 0.4 0.5 0.5
导体电阻 (20°C) Ω/km 36.7 25 18.5 14.2 12.3
绝缘电阻 (20°C) MΩ.km(Min.) 5000
交互电容 (1 kHz) pF/m(Max.) 115
感应系数 mH/km(Max.) 1
电容不平衡值(1 kHz) pF/500 m (Max.) 500
感应系数/阻抗比例 μH/Ω(Max.) 25 25 25 40 40
工作电压 V 300
测试电压 Urms 线芯之间 V 1500
线芯与屏蔽之间 1500

结构参数

电缆型号 RE-Y(St)YSWAY-TiMF
三线组数×3×截面积 标称绝缘厚度 标称内护套厚度 标称内护套层总外径 标称铠装层厚度 标称外护套厚度 标称总外径 标称总重量
  No.x3xmm2 mm mm mm mm mm mm kg/km
0.5mm2,多三线组
RE-Y(St)YSWAY-TiMF 2T0.5 2x3x0.5 0.4 1 9.7 0.9 1.4 14.3 363
RE-Y(St)YSWAY-TiMF 4T0.5 4x3x0.5 0.4 1 11.1 0.9 1.4 15.7 456
RE-Y(St)YSWAY-TiMF 5T0.5 5x3x0.5 0.4 1.1 12.4 0.9 1.5 17.2 516
RE-Y(St)YSWAY-TiMF 6T0.5 6x3x0.5 0.4 1.1 14 0.9 1.5 18.8 611
RE-Y(St)YSWAY-TiMF 8T0.5 8x3x0.5 0.4 1.1 14.9 0.9 1.5 19.7 766
RE-Y(St)YSWAY-TiMF 10T0.5 10x3x0.5 0.4 1.2 17 1.25 1.6 22.7 950
RE-Y(St)YSWAY-TiMF 12T0.5 12x3x0.5 0.4 1.2 17.6 1.25 1.6 23.3 975
RE-Y(St)YSWAY-TiMF 16T0.5 16x3x0.5 0.4 1.3 20.1 1.25 1.7 26 1169
RE-Y(St)YSWAY-TiMF 20T0.5 20x3x0.5 0.4 1.4 22.3 1.25 1.7 28.2 1365
RE-Y(St)YSWAY-TiMF 24T0.5 24x3x0.5 0.4 1.5 24.4 1.25 1.8 30.5 1604
0.75mm2,多三线组
RE-Y(St)YSWAY-TiMF 2T0.75 2x3x0.75 0.4 1 10.6 0.9 1.4 15.2 408
RE-Y(St)YSWAY-TiMF 4T0.75 4x3x0.75 0.4 1.1 12.4 0.9 1.5 17.2 521
RE-Y(St)YSWAY-TiMF 5T0.75 5x3x0.75 0.4 1.1 13.7 0.9 1.5 18.5 590
RE-Y(St)YSWAY-TiMF 6T0.75 6x3x0.75 0.4 1.1 15.4 0.9 1.5 20.2 819
RE-Y(St)YSWAY-TiMF 8T0.75 8x3x0.75 0.4 1.2 16.7 0.9 1.6 21.7 941
RE-Y(St)YSWAY-TiMF 10T0.75 10x3x0.75 0.4 1.3 19 1.25 1.6 24.7 1103
RE-Y(St)YSWAY-TiMF 12T0.75 12x3x0.75 0.4 1.3 19.7 1.25 1.7 25.6 1176
RE-Y(St)YSWAY-TiMF 16T0.75 16x3x0.75 0.4 1.4 22.5 1.25 1.7 28.4 1439
RE-Y(St)YSWAY-TiMF 20T0.75 20x3x0.75 0.4 1.5 24.9 1.25 1.8 31 1804
RE-Y(St)YSWAY-TiMF 24T0.75 24x3x0.75 0.4 1.6 27.2 1.25 1.9 33.5 2164
1.0mm2,多三线组
RE-Y(St)YSWAY-TiMF 2T1.0 2x3x1 0.4 1 11.5 0.9 1.4 16.1 447
RE-Y(St)YSWAY-TiMF 4T1.0 4x3x1 0.4 1.1 13.4 0.9 1.5 18.2 579
RE-Y(St)YSWAY-TiMF 5T1.0 5x3x1 0.4 1.1 14.8 0.9 1.5 19.6 688
RE-Y(St)YSWAY-TiMF 6T1.0 6x3x1 0.4 1.2 16.9 0.9 1.5 21.7 913
RE-Y(St)YSWAY-TiMF 8T1.0 8x3x1 0.4 1.2 18.1 1.25 1.6 23.8 1033
RE-Y(St)YSWAY-TiMF 10T1.0 10x3x1 0.4 1.3 20.7 1.25 1.7 26.6 1277
RE-Y(St)YSWAY-TiMF 12T1.0 12x3x1 0.4 1.3 21.4 1.25 1.7 27.3 1380
RE-Y(St)YSWAY-TiMF 16T1.0 16x3x1 0.4 1.4 24.4 1.25 1.7 30.3 1686
RE-Y(St)YSWAY-TiMF 20T1.0 20x3x1 0.4 1.5 27.1 1.25 1.8 33.2 2200
RE-Y(St)YSWAY-TiMF 24T1.0 24x3x1 0.4 1.6 29.6 1.6 1.9 36.6 2504
1.3mm2,多三线组
RE-Y(St)YSWAY-TiMF 2T1.3 2x3x1,3 0.5 1.1 12.8 0.9 1.5 17.6 532
RE-Y(St)YSWAY-TiMF 4T1.3 4x3x1,3 0.5 1.1 14.7 0.9 1.5 19.5 684
RE-Y(St)YSWAY-TiMF 5T1.3 5x3x1,3 0.5 1.2 16.5 0.9 1.6 21.5 924
RE-Y(St)YSWAY-TiMF 6T1.3 6x3x1,3 0.5 1.3 18.8 1.25 1.6 24.5 1089
RE-Y(St)YSWAY-TiMF 8T1.3 8x3x1,3 0.5 1.3 20.1 1.25 1.7 26 1249
RE-Y(St)YSWAY-TiMF 10T1.3 10x3x1,3 0.5 1.4 23 1.25 1.8 29.1 1482
RE-Y(St)YSWAY-TiMF 12T1.3 12x3x1,3 0.5 1.5 24 1.25 1.8 30.1 1592
RE-Y(St)YSWAY-TiMF 16T1.3 16x3x1,3 0.5 1.6 27.4 1.25 1.9 33.7 2222
RE-Y(St)YSWAY-TiMF 20T1.3 20x3x1,3 0.5 1.7 30.4 1.6 2 37.6 2592
RE-Y(St)YSWAY-TiMF 24T1.3 24x3x1,3 0.5 1.8 33.1 1.6 2 40.3 2957
1.5mm2,多三线组
RE-Y(St)YSWAY-TiMF 2T1.5 2x3x1,5 0.5 1.1 13.2 0.9 1.5 18 531
RE-Y(St)YSWAY-TiMF 4T1.5 4x3x1,5 0.5 1.2 15.4 0.9 1.5 20.2 817
RE-Y(St)YSWAY-TiMF 5T1.5 5x3x1,5 0.5 1.2 17.1 1.25 1.6 22.8 998
RE-Y(St)YSWAY-TiMF 6T1.5 6x3x1,5 0.5 1.3 19.5 1.25 1.6 25.2 1162
RE-Y(St)YSWAY-TiMF 8T1.5 8x3x1,5 0.5 1.4 21.1 1.25 1.7 27 1304
RE-Y(St)YSWAY-TiMF 10T1.5 10x3x1,5 0.5 1.5 24.1 1.25 1.8 30.2 1541
RE-Y(St)YSWAY-TiMF 12T1.5 12x3x1,5 0.5 1.5 24.9 1.25 1.8 31 1952
RE-Y(St)YSWAY-TiMF 16T1.5 16x3x1,5 0.5 1.6 28.4 1.6 1.9 35.4 2384
RE-Y(St)YSWAY-TiMF 20T1.5 20x3x1,5 0.5 1.7 31.6 1.6 2 38.8 2795
RE-Y(St)YSWAY-TiMF 24T1.5 24x3x1,5 0.5 1.8 34.4 1.6 2.1 41.8 3093

备注:其他规格截面积&线芯要求可根据要求定制。
