BS EN 50288-7标准XLPE绝缘，LSZH护套, 总屏蔽&铠装仪表电缆（多三线组）
RE-2X(St)HSWAH 70°C / 300 V
应用及描述
BS EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输，根据IEC79-14分类，可用于II组1区和2区环境中，不能直接连接在低阻抗电源，例如公共电力供应站。
推荐应用在室内和室外安装，支架，托盘，管道，干湿环境中，不推荐直埋使用。
推荐应用在生命和重要财产物资的消防防火措施中。
标准
电缆结构
防火特性
| 阻燃特性（单根电缆垂直燃烧测试） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
备注：*为已替换的标准，***为可选标准。
额定电压

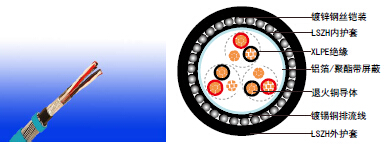

电缆结构
| 导体 |
IEC 60228标准2类多股退火铜导体。 |
| 绝缘 |
EN 50290-2-29标准挤压式XLPE复合物绝缘 |
| 三线组 |
三个绝缘线芯绞合在一起形成一个三线组。
|
| 三线组绞合 |
三线组以最佳绞距绞合成层 |
| 隔离层 |
聚酯带。 |
| 总屏蔽 |
带有0.5mm²镀锡铜排流线的铝带/聚酯带层屏蔽。 |
| 内护套 |
EN 50290-2-27标准LSZH复合物。 |
| 铠装 |
镀锌钢丝铠装。 |
| 外护套 |
EN 50290-2-27标准LSZH复合物。防紫外线，耐烃，耐油，防啮齿和防白蚁特性都是可选的。 |
颜色
- 绝缘：黑/白/红，, 三线组的电缆在白色线芯上以数字（1，2、、、）连续标识。
- 外护套：黑色或蓝色（本安系统）
物理特性
| 工作温度范围（固定状态下） |
-30°C – +70°C |
| 安装温度范围（运动状态） |
-5°C– +50°C |
| 最小弯曲半径 |
7.5 X 外径 |
| 抗紫外线 |
UL 1581 section 1200 |
| 耐油 |
| ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中，保持拉伸强度和伸长率最小值为60%。) |
|
|
电气性能
| 导体截面积 |
mm2 |
0.5 |
0.75 |
1 |
1.3 |
1.5 |
| 标称绝缘厚度 |
mm |
0.35 |
0.38 |
0.4 |
0.45 |
0.45 |
| 最小绝缘厚度 |
mm |
0.44 |
0.44 |
0.44 |
0.44 |
0.44 |
| 导体电阻 (20°C) |
Ω/km |
36.7 |
25 |
18.5 |
14.2 |
12.3 |
| 绝缘电阻 (20°C) |
MΩ.km(Min.) |
5000 |
| 交互电容 (1 kHz) |
pF/m(Max.) |
115 |
| 电容不平衡值(1 kHz) |
pF/500 m (Max.) |
500 |
| 感应系数/阻抗比例 |
μH/Ω(Max.) |
25 |
25 |
25 |
40 |
40 |
| 工作电压 |
V |
500 |
| 测试电压 Urms |
线芯之间V |
2000 |
| 线芯与屏蔽之间 V |
2000 |
电缆结构参数
| 电缆型号 |
三线组数×1×截面积 |
标称绝缘厚度 |
标称内护套厚度 |
标称内护套层总外径 |
标称铠装层厚度 |
标称外护套厚度 |
标称总外径 |
标称总重量 |
| No.x3xmm2 |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
| 0.5mm2，多三线组 |
| RE-2X(St)HSWAH 2T0.5 |
2x3x0.5 |
0.35 |
0.9 |
8.4 |
0.9 |
1.4 |
13 |
326 |
| RE-2X(St)HSWAH 4T0.5 |
4x3x0.5 |
0.35 |
1 |
9.8 |
0.9 |
1.4 |
14.4 |
386 |
| RE-2X(St)HSWAH 5T0.5 |
5x3x0.5 |
0.35 |
1 |
10.8 |
0.9 |
1.4 |
15.4 |
454 |
| RE-2X(St)HSWAH 6T0.5 |
6x3x0.5 |
0.35 |
1 |
12.1 |
0.9 |
1.4 |
16.7 |
513 |
| RE-2X(St)HSWAH 8T0.5 |
8x3x0.5 |
0.35 |
1.1 |
13.1 |
0.9 |
1.5 |
17.9 |
570 |
| RE-2X(St)HSWAH 10T0.5 |
10x3x0.5 |
0.35 |
1.1 |
14.7 |
0.9 |
1.5 |
19.5 |
658 |
| RE-2X(St)HSWAH 12T0.5 |
12x3x0.5 |
0.35 |
1.1 |
15.2 |
0.9 |
1.5 |
20 |
844 |
| RE-2X(St)HSWAH 16T0.5 |
16x3x0.5 |
0.35 |
1.2 |
17.4 |
0.9 |
1.6 |
22.4 |
1001 |
| RE-2X(St)HSWAH 20T0.5 |
20x3x0.5 |
0.35 |
1.2 |
19.1 |
1.25 |
1.6 |
24.8 |
1177 |
| RE-2X(St)HSWAH 24T0.5 |
24x3x0.5 |
0.35 |
1.3 |
20.9 |
1.25 |
1.7 |
26.8 |
1327 |
| 0.75mm2，多三线组 |
| RE-2X(St)HSWAH 2T0.75 |
2x3x0.75 |
0.38 |
1 |
10.6 |
0.9 |
1.4 |
13.9 |
369 |
| RE-2X(St)HSWAH 4T0.75 |
4x3x0.75 |
0.38 |
1.1 |
12.4 |
0.9 |
1.4 |
15.5 |
462 |
| RE-2X(St)HSWAH 5T0.75 |
5x3x0.75 |
0.38 |
1.1 |
13.7 |
0.9 |
1.4 |
16.6 |
526 |
| RE-2X(St)HSWAH 6T0.75 |
6x3x0.75 |
0.38 |
1.1 |
15.4 |
0.9 |
1.5 |
18.5 |
614 |
| RE-2X(St)HSWAH 8T0.75 |
8x3x0.75 |
0.38 |
1.2 |
16.7 |
0.9 |
1.5 |
19.5 |
697 |
| RE-2X(St)HSWAH 10T0.75 |
10x3x0.75 |
0.38 |
1.3 |
19 |
0.9 |
1.5 |
21.5 |
918 |
| RE-2X(St)HSWAH 12T0.75 |
12x3x0.75 |
0.38 |
1.3 |
19.7 |
0.9 |
1.7 |
22.3 |
1027 |
| RE-2X(St)HSWAH 16T0.75 |
16x3x0.75 |
0.38 |
1.4 |
22.5 |
1.25 |
1.6 |
25.4 |
1237 |
| RE-2X(St)HSWAH 20T0.75 |
20x3x0.75 |
0.38 |
1.5 |
24.9 |
1.25 |
1.7 |
27.6 |
1443 |
| RE-2X(St)HSWAH 24T0.75 |
24x3x0.75 |
0.38 |
1.6 |
27.2 |
1.25 |
1.7 |
29.6 |
1628 |
| 1.0mm2，多三线组 |
| RE-2X(St)HSWAH 2T1.0 |
2x3x1 |
0.4 |
1 |
11.5 |
0.9 |
1.4 |
15 |
403 |
| RE-2X(St)HSWAH 4T1.0 |
4x3x1 |
0.4 |
1.1 |
13.4 |
0.9 |
1.4 |
16.5 |
528 |
| RE-2X(St)HSWAH 5T1.0 |
5x3x1 |
0.4 |
1.1 |
14.8 |
0.9 |
1.5 |
18 |
619 |
| RE-2X(St)HSWAH 6T1.0 |
6x3x1 |
0.4 |
1.2 |
16.9 |
0.9 |
1.5 |
19.8 |
829 |
| RE-2X(St)HSWAH 8T1.0 |
8x3x1 |
0.4 |
1.2 |
18.1 |
0.9 |
1.5 |
20.9 |
945 |
| RE-2X(St)HSWAH 10T1.0 |
10x3x1 |
0.4 |
1.3 |
20.7 |
0.9 |
1.6 |
24.1 |
1074 |
| RE-2X(St)HSWAH 12T1.0 |
12x3x1 |
0.4 |
1.3 |
21.4 |
1.25 |
1.6 |
24.7 |
1212 |
| RE-2X(St)HSWAH 16T1.0 |
16x3x1 |
0.4 |
1.4 |
24.4 |
1.25 |
1.7 |
27.6 |
1478 |
| RE-2X(St)HSWAH 20T1.0 |
20x3x1 |
0.4 |
1.5 |
27.1 |
1.25 |
1.7 |
30 |
1736 |
| RE-2X(St)HSWAH 24T1.0 |
24x3x1 |
0.4 |
1.6 |
29.6 |
1.25 |
1.8 |
32.2 |
2197 |
| 1.3mm2，多三线组 |
| RE-2X(St)HSWAH 2T1.3 |
2x3x1,3 |
0.45 |
1.1 |
12.8 |
0.9 |
1.4 |
16.1 |
488 |
| RE-2X(St)HSWAH 4T1.3 |
4x3x1,3 |
0.45 |
1.1 |
14.7 |
0.9 |
1.5 |
18.2 |
620 |
| RE-2X(St)HSWAH 5T1.3 |
5x3x1,3 |
0.45 |
1.2 |
16.5 |
0.9 |
1.5 |
19.6 |
720 |
| RE-2X(St)HSWAH 6T1.3 |
6x3x1,3 |
0.45 |
1.3 |
18.8 |
0.9 |
1.5 |
21.7 |
952 |
| RE-2X(St)HSWAH 8T1.3 |
8x3x1,3 |
0.45 |
1.3 |
20.1 |
0.9 |
1.6 |
23.8 |
1076 |
| RE-2X(St)HSWAH 10T1.3 |
10x3x1,3 |
0.45 |
1.4 |
23 |
1.25 |
1.7 |
26.6 |
1320 |
| RE-2X(St)HSWAH 12T1.3 |
12x3x1,3 |
0.45 |
1.5 |
24 |
1.25 |
1.7 |
27.3 |
1454 |
| RE-2X(St)HSWAH 16T1.3 |
16x3x1,3 |
0.45 |
1.6 |
27.4 |
1.25 |
1.8 |
30.5 |
1785 |
| RE-2X(St)HSWAH 20T1.3 |
20x3x1,3 |
0.45 |
1.7 |
30.4 |
1.25 |
1.8 |
33.2 |
2323 |
| RE-2X(St)HSWAH 24T1.3 |
24x3x1,3 |
0.45 |
1.8 |
33.1 |
1.6 |
1.9 |
36.6 |
2633 |
| 1.5mm2，多三线组 |
| RE-2X(St)HSWAH 2T1.5 |
2x3x1,5 |
0.45 |
1.1 |
13.2 |
0.9 |
1.4 |
16.5 |
491 |
| RE-2X(St)HSWAH 4T1.5 |
4x3x1,5 |
0.45 |
1.2 |
15.4 |
0.9 |
1.5 |
18.8 |
673 |
| RE-2X(St)HSWAH 5T1.5 |
5x3x1,5 |
0.45 |
1.2 |
17.1 |
0.9 |
1.5 |
20.2 |
894 |
| RE-2X(St)HSWAH 6T1.5 |
6x3x1,5 |
0.45 |
1.3 |
19.5 |
0.9 |
1.6 |
22.6 |
1021 |
| RE-2X(St)HSWAH 8T1.5 |
8x3x1,5 |
0.45 |
1.4 |
21.1 |
1.25 |
1.6 |
24.8 |
1208 |
| RE-2X(St)HSWAH 10T1.5 |
10x3x1,5 |
0.45 |
1.5 |
24.1 |
1.25 |
1.7 |
27.5 |
1433 |
| RE-2X(St)HSWAH 12T1.5 |
12x3x1,5 |
0.45 |
1.5 |
24.9 |
1.25 |
1.7 |
28.4 |
1565 |
| RE-2X(St)HSWAH 16T1.5 |
16x3x1,5 |
0.45 |
1.6 |
28.4 |
1.25 |
1.8 |
31.8 |
2157 |
| RE-2X(St)HSWAH 20T1.5 |
20x3x1,5 |
0.45 |
1.7 |
31.6 |
1.25 |
1.9 |
34.9 |
2510 |
| RE-2X(St)HSWAH 24T1.5 |
24x3x1,5 |
0.45 |
1.8 |
34.4 |
1.6 |
2 |
38.3 |
2873 |
备注：其他规格截面积&线芯要求可根据要求定制。
