BS EN 50288-7仪表电缆 PE绝缘,PVC护套&总屏蔽,铠装仪表电缆(多对)
RE-2Y(St)YSWAY 70°C / 300V

BS EN 50288-7总屏蔽铠装仪表电缆

应用

EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输,根据IEC79-14分类,可用于II组1区和2区环境中,不能直接连接在低阻抗电源,例如公共电力供应站。 推荐应用在室内和室外安装,支架,托盘,管道,干湿环境中,不推荐直埋使用。 推荐应用在生命和重要财产物资的消防防火措施中。

标准

基本设计遵循EN 50288-7标准

防火特性

阻燃特性(单根电缆垂直燃烧测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(多根电缆成束垂直火焰燃烧测试)*** EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
电缆燃烧腐蚀性气体零排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
电缆燃烧最小烟密度 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
电缆无毒测试 NES 02-713; NF C 20-454
抗紫外线 UL 1581 section 1200
耐油 ICEA S-73-532**

备注:*为已替换的标准,***为可选标准。

额定电压

300/500V

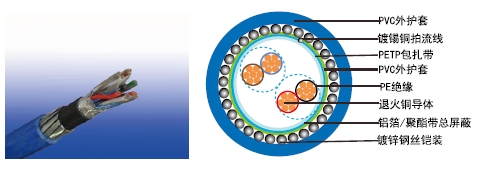

电缆结构

导体 IEC 60228标准1类实心退火铜导体或2类多股平纹铜导体。
绝缘 EN 50290-2-29标准挤压式XLPE复合物绝缘。
成对 2根绝缘线芯绞合在一起形成对绞。
对绞 成对电缆以最佳绞距绞合成层。
包扎带 PETP胶带
总屏蔽 带0.5mm2镀锡铜配流线的铝箔/塑料薄膜包裹在成缆外层。
内护套 EN 50290-2-22标准热塑性PVC复合物。
铠装 镀锌钢丝铠装。
外护套 EN 50290-2-22标准热塑性PVC复合物。防紫外线,耐烃,耐油,防啮齿和防白蚁特性都是可选的。符合防火阻燃性能标准(IEC 60332-1,IEC60332-3,UL 1581,UL1666等)取决于PVC复合物氧指数和电缆设计。LSPVC根据要求可选。
颜色 绝缘:黑/白, 成对的电缆在白色线芯上以数字(1,2、、、)连续标识。
外护套:黑色或蓝色(本安系统)

物理性能和热性能

工作温度范围(固定状态下):-30°C – +70°C

安装温度范围(运动状态):-20°C – +50°C

最小弯曲半径:10 X 外径

抗紫外线:UL 1581 section 1200

耐油:ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中,保持拉伸强度和伸长率最小值为60%。)

电气性能

导体截面积 mm2 0.5 0.75 1.0 1.3 1.5
标称绝缘厚度 mm 0.4 0.4 0.4 0.5 0.5
导体电阻 (20°C) Ω/km 36.7 25 18.5 14.2 12.3
绝缘电阻 (20°C) MΩ.km(Min.) 5000
交互电容 (1 kHz) pF/m(Max.)
  ≤4对 90 90 90 102 102
  >4对 75 75 75 85 85
电容不平衡值(1 kHz) pF/500 m (Max.) 500
感应系数 mH/km (Max.) 1
感应系数/阻抗比例 μH/Ω(Max.) 25 25 25 40 40
工作电压 V 300
测试电压 Urms 线芯之间 V 1500
线芯与屏蔽之间 1500

结构参数

电缆型号  RE-2Y(St)YSWAY
对数×2×截面积 标称绝缘厚度 标称内护套厚度 标称内护套层总外径 标称铠装层厚度 标称外护套厚度 标称总外径 标称总重量
  No.x2xmm2 mm2 mm mm mm mm mm kg/km
0.5mm2, 多对
RE-2Y(St)YSWAY 2P0.5 2x2x0.5 0.4 0.9 7.6 0.9 1.3 12 262
RE-2Y(St)YSWAY 4P0.5 3x2x0.5 0.4 0.9 8.8 0.9 1.4 13.4 325
RE-2Y(St)YSWAY 5P0.5 4x2x0.5 0.4 1 9.8 0.9 1.4 14.4 375
RE-2Y(St)YSWAY 6P0.5 5x2x0.5 0.4 1 10.6 0.9 1.4 15.2 411
RE-2Y(St)YSWAY 8P0.5 8x2x0.5 0.4 1 11.3 0.9 1.4 15.9 473
RE-2Y(St)YSWAY 10P0.5 10x2x0.5 0.4 1.1 12.9 0.9 1.5 17.7 537
RE-2Y(St)YSWAY 12P0.5 12x2x0.5 0.4 1.1 13.5 0.9 1.5 18.3 576
RE-2Y(St)YSWAY 16P0.5 16x2x0.5 0.4 1.1 15.2 0.9 1.5 20 824
RE-2Y(St)YSWAY 20P0.5 20x2x0.5 0.4 1.2 16.9 0.9 1.6 21.9 949
RE-2Y(St)YSWAY 24P0.5 24x2x0.5 0.4 1.2 18.3 1.25 1.6 24 1030
0.75mm2, 多对
RE-2Y(St)YSWAY 2P0.75 2x2x0.75 0.4 0.9 8.5 0.9 1.4 13.1 308
RE-2Y(St)YSWAY 4P0.75 3x2x0.75 0.4 1 10 0.9 1.4 14.6 383
RE-2Y(St)YSWAY 5P0.75 4x2x0.75 0.4 1 10.9 0.9 1.4 15.5 448
RE-2Y(St)YSWAY 6P0.75 5x2x0.75 0.4 1 11.8 0.9 1.4 16.4 482
RE-2Y(St)YSWAY 8P0.75 8x2x0.75 0.4 1.1 12.8 0.9 1.5 17.6 534
RE-2Y(St)YSWAY 10P0.75 10x2x0.75 0.4 1.1 14.5 0.9 1.5 19.3 654
RE-2Y(St)YSWAY 12P0.75 12x2x0.75 0.4 1.1 15.1 0.9 1.5 19.9 826
RE-2Y(St)YSWAY 16P0.75 16x2x0.75 0.4 1.2 17.3 0.9 1.6 22.3 967
RE-2Y(St)YSWAY 20P0.75 20x2x0.75 0.4 1.3 19.2 1.25 1.6 24.9 1118
RE-2Y(St)YSWAY 24P0.75 24x2x0.75 0.4 1.3 20.8 1.25 1.6 26.7 1294
1.0mm2, 多对
RE-2Y(St)YSWAY 2P1.0 2x2x1.0 0.4 0.9 9.2 0.9 1.4 13.8 357
RE-2Y(St)YSWAY 4P1.0 3x2x1.0 0.4 1 10.9 0.9 1.4 15.5 450
RE-2Y(St)YSWAY 5P1.0 4x2x1.0 0.4 1 11.9 0.9 1.4 16.5 509
RE-2Y(St)YSWAY 6P1.0 5x2x1.0 0.4 1 13 0.9 1.4 17.6 565
RE-2Y(St)YSWAY 8P1.0 8x2x1.0 0.4 1.1 14 0.9 1.5 18.8 651
RE-2Y(St)YSWAY 10P1.0 10x2x1.0 0.4 1.1 15.9 0.9 1.5 20.7 886
RE-2Y(St)YSWAY 12P1.0 12x2x1.0 0.4 1.2 16.8 0.9 1.5 21.6 946
RE-2Y(St)YSWAY 16P1.0 16x2x1.0 0.4 1.2 19 1.25 1.6 24.7 1173
RE-2Y(St)YSWAY 20P1.0 20x2x1.0 0.4 1.3 21.1 1.25 1.7 27 1318
RE-2Y(St)YSWAY 24P1.0 24x2x1.0 0.4 1.4 23.1 1.25 1.7 29 1488
1.3mm2, 多对
RE-2Y(St)YSWAY 2P1.3 2x2x1.3 0.5 1 10.4 0.9 1.4 15 405
RE-2Y(St)YSWAY 4P1.3 3x2x1.3 0.5 1 12 0.9 1.4 16.6 511
RE-2Y(St)YSWAY 5P1.3 4x2x1.3 0.5 1.1 13.4 0.9 1.5 18.2 595
RE-2Y(St)YSWAY 6P1.3 5x2x1.3 0.5 1.1 14.6 0.9 1.5 19.4 673
RE-2Y(St)YSWAY 8P1.3 8x2x1.3 0.5 1.2 15.7 0.9 1.5 20.5 870
RE-2Y(St)YSWAY 10P1.3 10x2x1.3 0.5 1.2 17.9 0.9 1.6 23.6 1012
RE-2Y(St)YSWAY 12P1.3 12x2x1.3 0.5 1.3 18.9 1.25 1.6 24.6 1143
RE-2Y(St)YSWAY 16P1.3 16x2x1.3 0.5 1.3 21.4 1.25 1.7 27.3 1407
RE-2Y(St)YSWAY 20P1.3 20x2x1.3 0.5 1.4 23.8 1.25 1.8 29.9 1601
RE-2Y(St)YSWAY 24P1.3 24x2x1.3 0.5 1.5 25.9 1.25 1.8 32 2048
1.5mm2, 多对
RE-2Y(St)YSWAY 2P1.5 2x2x1.5 0.5 1 10.8 0.9 1.4 15.4 448
RE-2Y(St)YSWAY 4P1.5 3x2x1.5 0.5 1.1 12.7 0.9 1.5 17.5 530
RE-2Y(St)YSWAY 5P1.5 4x2x1.5 0.5 1.1 14 0.9 1.5 18.8 628
RE-2Y(St)YSWAY 6P1.5 5x2x1.5 0.5 1.2 15.2 0.9 1.5 20 835
RE-2Y(St)YSWAY 8P1.5 8x2x1.5 0.5 1.2 16.4 0.9 1.6 21.4 944
RE-2Y(St)YSWAY 10P1.5 10x2x1.5 0.5 1.3 18.8 1.25 1.6 24.5 1097
RE-2Y(St)YSWAY 12P1.5 12x2x1.5 0.5 1.3 19.7 1.25 1.7 25.6 1230
RE-2Y(St)YSWAY 16P1.5 16x2x1.5 0.5 1.4 22.5 1.25 1.7 28.4 1471
RE-2Y(St)YSWAY 20P1.5 20x2x1.5 0.5 1.5 25 1.25 1.8 31.1 1971
RE-2Y(St)YSWAY 24P1.5 24x2x1.5 0.5 1.5 27.1 1.25 1.8 33.2 2251

备注:其他规格截面积&线芯要求可根据要求定制。
