BS EN 50288-7标准PE绝缘,PVC护套&总屏蔽仪表电缆(单三线组)
RE-2Y(St)Y 70°C/300V

BS EN 50288-7单三线组总屏蔽铠装仪表电缆

应用

EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输,根据IEC79-14分类,可用于II组1区和2区环境中,不能直接连接在低阻抗电源,例如公共电力供应站。 推荐应用在室内和室外安装,支架,托盘,管道,干湿环境中,不推荐直埋使用。 推荐应用在生命和重要财产物资的消防防火措施中。

标准

基本设计遵循EN 50288-7标准

防火特性

阻燃特性(单根电缆垂直燃烧测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*

备注:*为已替换的标准,***为可选标准。

额定电压

300V

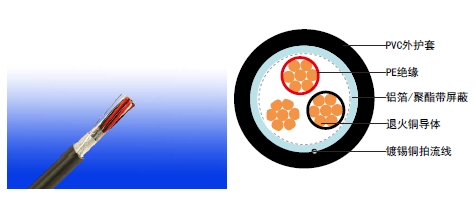

电缆结构

导体 IEC 60228标准1类实心退火铜导体或2类多股平纹铜导体。
绝缘 EN 50290.2-23标准PE复合物绝缘。
三线组 三个绝缘线芯绞合在一起形成一个三线组。
三线组绞合 三线组以最佳绞距绞合成层。
隔离层 聚酯带。
总屏蔽 带有0.5mm2镀锡铜排流线的铝带/聚酯带层屏蔽。
外护套 EN 50290-2-22标准热塑性PVC复合物。防紫外线,耐烃,耐油,防啮齿和防白蚁特性都是可选的。符合防火阻燃性能标准(IEC 60332-1,IEC60332-3,UL 1581,UL1666等)取决于PVC复合物氧指数和电缆设计。LSPVC根据要求可选。

颜色

  • 绝缘:黑/白/红,, 三线组的电缆在白色线芯上以数字(1,2、、、)连续标识。
    外护套:黑色或蓝色(本安系统)

物理性能和热性能

工作温度范围(固定状态下) -30°C – +90°C
安装温度范围(运动状态) -5°C – +50°C
最小弯曲半径 7.5 X 外径
抗紫外线 UL 1581 section 1200
耐油
ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中,保持拉伸强度和伸长率最小值为60%。)

电气性能

导体截面积 mm2 0.5 0.75 1 1.3 1.5
标称绝缘厚度 mm 0.35 0.38 0.4 0.5 0.5
导体电阻 (20°C) Ω/km 36.7 25 18.5 14.2 12.3
绝缘电阻 (20°C) MΩ.km(Min.) 5000 5000 5000 5000 5000
电容不平衡值(1 kHz) pF/500 m (Max.) 0
交互电容 (1 kHz) pF/m(Max.) 115
感应系数 mH/km(Max.) 1
感应系数/阻抗比例 μH/Ω(Max.) 25 25 25 40 40
工作电压 V 300
测试电压 Urms 线芯之间 V 1500
线芯与屏蔽之间 1500

结构参数

电缆型号 RE-2X(St)Y
三线组数×3×截面积 标准绝缘厚度 标称外护套厚度 标称总外径 标称总重量
No.x3xmm2 mm mm mm kg/km
RE-2Y(St)Y 1T0.5 1x3x0,50 0.35 0.8 5.4 49
RE-2Y(St)Y 1T0.75 1x3x0,75 0.38 0.9 6.1 60
RE-2Y(St)Y 1T1.0 1x3x1.0 0.4 0.9 6.6 71
RE-2Y(St)Y 1T1.3 1x3x1,3 0.45 0.9 7.2 86
RE-2Y(St)Y 1T1.5 1x3x1,5 0.45 0.9 7.5 97

备注:其他规格截面积&线芯要求可根据要求定制。
