BS EN 50288-7标准XLPE绝缘,PVC护套&总屏蔽仪表电缆(多三线组)
RE-2X(St)Y 90°C/300V

BS EN 50288-7多三线组总屏蔽铠装仪表电缆

应用

EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输,根据IEC79-14分类,可用于II组1区和2区环境中,不能直接连接在低阻抗电源,例如公共电力供应站。 推荐应用在室内和室外安装,支架,托盘,管道,干湿环境中,不推荐直埋使用。 推荐应用在生命和重要财产物资的消防防火措施中。

标准

基本设计遵循EN 50288-7标准

防火特性

阻燃特性(单根电缆垂直燃烧测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*

备注:*为已替换的标准,***为可选标准。

额定电压

300V

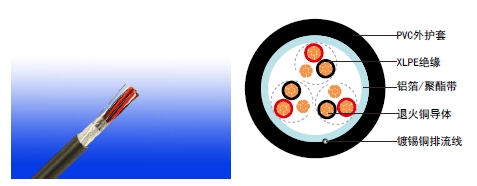

电缆结构

导体 IEC 60228标准1类实心退火铜导体或2类多股平纹铜导体。
绝缘 EN 50290-2-29标准挤压式XLPE复合物绝缘。
三线组 三个绝缘线芯绞合在一起形成一个三线组。
三线组绞合 三线组以最佳绞距绞合成层。
隔离层 聚酯带。
总屏蔽 带有0.5mm2镀锡铜排流线的铝带/聚酯带层屏蔽。
外护套 EN 50290-2-22标准热塑性PVC复合物。防紫外线,耐烃,耐油,防啮齿和防白蚁特性都是可选的。符合防火阻燃性能标准(IEC 60332-1,IEC60332-3,UL 1581,UL1666等)取决于PVC复合物氧指数和电缆设计。LSPVC根据要求可选。

颜色

  • 绝缘:黑/白/红,, 三线组的电缆在白色线芯上以数字(1,2、、、)连续标识。
    外护套:黑色或蓝色(本安系统)

物理性能和热性能

工作温度范围(固定状态下) -30°C – +90°C
安装温度范围(运动状态) -5°C – +50°C
最小弯曲半径 7.5 X 外径
抗紫外线 UL 1581 section 1200
耐油
ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中,保持拉伸强度和伸长率最小值为60%。)

电气性能

导体截面积 mm2 0.5 0.75 1 1.3 1.5
标称绝缘厚度 mm 0.35 0.38 0.4 0.45 0.45
导体电阻 (20°C) Ω/km 36.7 25 18.5 14.2 12.3
绝缘电阻 (20°C) MΩ.km(Min.) 5000
交互电容 (1 kHz) ≤4个三线组 pF/m(Max.) 90 90 90 102 102
  >4个三线组 pF/m(Max.) 75 75 75 85 85
感应系数 mH/km(Max.) 1
感应系数/阻抗比例 μH/Ω(Max.) 25 25 25 40 40
工作电压 V 300
测试电压 Urms 线芯之间 V 1500
线芯与屏蔽之间 1500

结构参数

电缆型号 RE-2X(St)Y
三线组数×3×截面积 标准绝缘厚度 标称外护套厚度 标称总外径 标称总重量
No.x3xmm2 mm mm mm kg/km
0.5mm2 ,多三线组
RE-2X(St)Y 2T0.5 2x3x0,50 0.35 0.9 8.4 91
RE-2X(St)Y 4T0.5 4x3x0,50 0.35 1.0 9.8 123
RE-2X(St)Y 5T0.5 5x3x0,50 0.35 1.0 10.8 155
RE-2X(St)Y 6T0.5 6x3x0,50 0.35 1.0 12.1 185
RE-2X(St)Y 8T0.5 8x3x0,50 0.35 1.1 13.1 221
RE-2X(St)Y 10T0.5 10x3x0,50 0.35 1.1 14.7 275
RE-2X(St)Y 12T0.5 12x3x0,50 0.35 1.1 15.2 316
RE-2X(St)Y 16T0.5 16x3x0,50 0.35 1.2 17.4 414
RE-2X(St)Y 20T0.5 20x3x0,50 0.35 1.2 19.1 508
RE-2X(St)Y 24T0.5 24x3x0,50 0.35 1.3 20.9 594
0.75mm2 ,多三线组
RE-2X(St)Y 2T0.75 2x3x0,75 0.38 0.9 9.3 114
RE-2X(St)Y 4T0.75 4x3x0,75 0.38 1.0 10.9 163
RE-2X(St)Y 5T0.75 5x3x0,75 0.38 1.0 12.0 199
RE-2X(St)Y 6T0.75 6x3x0,75 0.38 1.1 13.7 245
RE-2X(St)Y 8T0.75 8x3x0,75 0.38 1.1 14.7 296
RE-2X(St)Y 10T0.75 10x3x0,75 0.38 1.2 16.7 366
RE-2X(St)Y 12T0.75 12x3x0,75 0.38 1.2 17.3 423
RE-2X(St)Y 16T0.75 16x3x0,75 0.38 1.3 19.7 555
RE-2X(St)Y 20T0.75 20x3x0,75 0.38 1.3 21.7 681
RE-2X(St)Y 24T0.75 24x3x0,75 0.38 1.4 23.7 802
1.0mm2 ,多三线组
RE-2X(St)Y 2T1.0 2x3x1 0.4 1.0 10.4 135
RE-2X(St)Y 4T1.0 4x3x1 0.4 1.0 11.9 202
RE-2X(St)Y 5T1.0 5x3x1 0.4 1.0 13.2 251
RE-2X(St)Y 6T1.0 6x3x1 0.4 1.1 15.0 303
RE-2X(St)Y 8T1.0 8x3x1 0.4 1.1 16.1 379
RE-2X(St)Y 10T1.0 10x3x1 0.4 1.2 18.4 461
RE-2X(St)Y 12T1.0 12x3x1 0.4 1.2 19.0 544
RE-2X(St)Y 16T1.0 16x3x1 0.4 1.3 21.7 717
RE-2X(St)Y 20T1.0 20x3x1 0.4 1.4 24.1 880
RE-2X(St)Y 24T1.0 24x3x1 0.4 1.4 26.1 1048
1.3mm2 ,多三线组
RE-2X(St)Y 2T1.3 2x3x1,3 0.45 1.0 11.5 175
RE-2X(St)Y 4T1.3 4x3x1,3 0.45 1.1 13.4 258
RE-2X(St)Y 5T1.3 5x3x1,3 0.45 1.1 14.8 318
RE-2X(St)Y 6T1.3 6x3x1,3 0.45 1.2 16.9 387
RE-2X(St)Y 8T1.3 8x3x1,3 0.45 1.2 18.1 474
RE-2X(St)Y 10T1.3 10x3x1,3 0.45 1.3 20.7 589
RE-2X(St)Y 12T1.3 12x3x1,3 0.45 1.3 21.4 695
RE-2X(St)Y 16T1.3 16x3x1,3 0.45 1.4 24.4 918
RE-2X(St)Y 20T1.3 20x3x1,3 0.45 1.5 27.1 1124
RE-2X(St)Y 24T1.3 24x3x1,3 0.45 1.6 29.6 1336
1.5mm2 ,多三线组
RE-2X(St)Y 2T1.5 2x3x1,5 0.45 1.0 11.9 191
RE-2X(St)Y 4T1.5 4x3x1,5 0.45 1.1 14.0 287
RE-2X(St)Y 5T1.5 5x3x1,5 0.45 1.1 15.4 355
RE-2X(St)Y 6T1.5 6x3x1,5 0.45 1.2 17.6 432
RE-2X(St)Y 8T1.5 8x3x1,5 0.45 1.3 19.1 540
RE-2X(St)Y 10T1.5 10x3x1,5 0.45 1.3 21.6 672
RE-2X(St)Y 12T1.5 12x3x1,5 0.45 1.4 22.5 779
RE-2X(St)Y 16T1.5 16x3x1,5 0.45 1.5 25.7 1031
RE-2X(St)Y 20T1.5 20x3x1,5 0.45 1.6 28.6 1265
RE-2X(St)Y 24T1.5 24x3x1,5 0.45 1.7 31.1 1508

备注:其他规格截面积&线芯要求可根据要求定制。
