BS EN 50288-7标准XLPE绝缘，PVC护套 & 总屏蔽仪表电缆（多芯）
RE-2X(St)Y 90°C / 500V

BS EN 50288-7多芯总屏蔽仪表电缆

应用

EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输，根据IEC79-14分类，可用于II组1区和2区环境中，不能直接连接在低阻抗电源，例如公共电力供应站。 推荐应用在室内和室外安装，支架，托盘，管道，干湿环境中，不推荐直埋使用。
推荐应用在生命和重要财产物资的消防防火措施中。

标准

基本设计遵循EN 50288-7标准

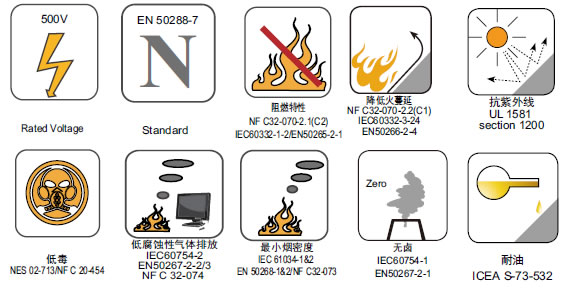

防火特性

阻燃特性（单根电缆垂直燃烧测试） EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*

备注：*为已替换的标准，***为可选标准。

额定电压

500V

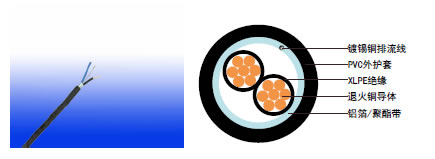

电缆结构

导体 IEC 60228标准1类实心退火铜导体或2类多股平纹铜导体。
绝缘 EN 50290-2-29标准挤压式XLPE复合物绝缘。
总屏蔽 带有0.5mm2镀锡铜排流线的铝带/聚酯带层屏蔽。
外护套 EN 50290-2-22标准热塑性PVC复合物。防紫外线，耐烃，耐油，防啮齿和防白蚁特性都是可选的。符合防火阻燃性能标准（IEC 60332-1，IEC60332-3，UL 1581，UL1666等）取决于PVC复合物氧指数和电缆设计。LSPVC根据要求可选。

颜色

  • 绝缘：黑色
    外护套：黑色或蓝色（本安系统）

物理性能和热性能

工作温度范围（固定状态下） -30°C – +90°C
安装温度范围（运动状态） -5°C – +50°C
最小弯曲半径 7.5 X 外径
抗紫外线 UL 1581 section 1200
耐油
ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中，保持拉伸强度和伸长率最小值为60%。)

电气性能

导体截面积 mm2 0.5 0.75 1 1.3 1.5 2.5
标称绝缘厚度 mm 0.55 0.55 0.55 0.6 0.6 0.7
导体电阻 (20°C) MΩ/km 36.7 25 18.5 14.2 12.3 7.4
绝缘电阻 (20°C) MΩ.km(Min.) 5000
交互电容 (1 kHz) pF/m(Max.) 115
电容不平衡值(1 kHz) pF/500 m (Max.) 500
感应系数/阻抗比例 μH/Ω(Max.) 25 25 25 40 40 60
工作电压 V 500
测试电压 Urms 线芯之间 V 2000
线芯与屏蔽之间 V 2000

结构参数

电缆型号 RE-2X(St)Y
芯数×1×截面积 标准绝缘厚度 标准护套厚度 标称总外径 标称总重量
No.x1xmm2 mm mm mm kg/km
0.5mm2，多芯
RE-2X(St)Y 2C0.5 2x1x0.5 0.55 0.9 6.2 47
RE-2X(St)Y 3C0.5 3x1x0.5 0.55 0.9 6.5 50
RE-2X(St)Y 4C0.5 4x1x0.5 0.55 0.9 7 60
RE-2X(St)Y 5C0.5 5x1x0.5 0.55 0.9 7.6 71
RE-2X(St)Y 8C0.5 8x1x0.5 0.55 1 9.1 95
RE-2X(St)Y 10C0.5 10x1x0.5 0.55 1 10.4 127
RE-2X(St)Y 12C0.5 12x1x0.5 0.55 1 10.7 151
RE-2X(St)Y 14C0.5 14x1x0.5 0.55 1 11.3 162
RE-2X(St)Y 16C0.5 16x1x0.5 0.55 1.1 11.8 180
RE-2X(St)Y 20C0.5 20x1x0.5 0.55 1.1 13.3 222
RE-2X(St)Y 24C0.5 24x1x0.5 0.55 1.1 14.7 274
RE-2X(St)Y 27C0.5 27x1x0.5 0.55 1.2 15 282
RE-2X(St)Y 30C0.5 30x1x0.5 0.55 1.2 15.7 318
RE-2X(St)Y 37C0.5 37x1x0.5 0.55 1.2 16.9 372
RE-2X(St)Y 40C0.5 40x1x0.5 0.55 1.2 17.6 372
0.75mm2，多芯
RE-2X(St)Y 2C0.75 2x1x0.75 0.55 0.9 6.5 51
RE-2X(St)Y 3C0.75 3x1x0.75 0.55 0.9 6.9 62
RE-2X(St)Y 4C0.75 4x1x0.75 0.55 0.9 7.4 74
RE-2X(St)Y 5C0.75 5x1x0.75 0.55 0.9 8.1 96
RE-2X(St)Y 8C0.75 8x1x0.75 0.55 1 9.7 126
RE-2X(St)Y 10C0.75 10x1x0.75 0.55 1 11.1 156
RE-2X(St)Y 12C0.75 12x1x0.75 0.55 1 11.5 183
RE-2X(St)Y 14C0.75 14x1x0.75 0.55 1.1 12.2 200
RE-2X(St)Y 16C0.75 16x1x0.75 0.55 1.1 12.9 224
RE-2X(St)Y 20C0.75 20x1x0.75 0.55 1.1 14.3 284
RE-2X(St)Y 24C0.75 24x1x0.75 0.55 1.2 16 324
RE-2X(St)Y 27C0.75 27x1x0.75 0.55 1.2 16.3 363
RE-2X(St)Y 30C0.75 30x1x0.75 0.55 1.2 16.9 396
RE-2X(St)Y 37C0.75 37x1x0.75 0.55 1.2 18.2 472
RE-2X(St)Y 40C0.75 40x1x0.75 0.55 1.3 19.1 514
1.0mm2，多芯
RE-2X(St)Y 2C1.0 2x1x1.0 0.55 0.9 6.9 61
RE-2X(St)Y 3C1.0 3x1x1.0 0.55 0.9 7.3 70
RE-2X(St)Y 4C1.0 4x1x1.0 0.55 0.9 7.9 85
RE-2X(St)Y 5C1.0 5x1x1.0 0.55 0.9 8.6 109
RE-2X(St)Y 8C1.0 8x1x1.0 0.55 1 10.3 157
RE-2X(St)Y 10C1.0 10x1x1.0 0.55 1 11.9 193
RE-2X(St)Y 12C1.0 12x1x1.0 0.55 1 12.2 214
RE-2X(St)Y 14C1.0 14x1x1.0 0.55 1.1 13 243
RE-2X(St)Y 16C1.0 16x1x1.0 0.55 1.1 13.7 280
RE-2X(St)Y 20C1.0 20x1x1.0 0.55 1.1 15.2 336
RE-2X(St)Y 24C1.0 24x1x1.0 0.55 1.2 17 414
RE-2X(St)Y 27C1.0 27x1x1.0 0.55 1.2 17.4 443
RE-2X(St)Y 30C1.0 30x1x1.0 0.55 1.2 18 484
RE-2X(St)Y 37C1.0 37x1x1.0 0.55 1.2 19.6 590
RE-2X(St)Y 40C1.0 40x1x1.0 0.55 1.3 20.4 631
1.3mm2，多芯
RE-2X(St)Y 2C1.3 2x1x1.3 0.6 0.9 7.4 69
RE-2X(St)Y 3C1.3 3x1x1.3 0.6 0.9 7.9 83
RE-2X(St)Y 4C1.3 4x1x1.3 0.6 0.9 8.5 105
RE-2X(St)Y 5C1.3 5x1x1.3 0.6 1 9.5 135
RE-2X(St)Y 8C1.3 8x1x1.3 0.6 1 11.2 186
RE-2X(St)Y 10C1.3 10x1x1.3 0.6 1.1 13.2 228
RE-2X(St)Y 12C1.3 12x1x1.3 0.6 1.1 13.6 269
RE-2X(St)Y 14C1.3 14x1x1.3 0.6 1.1 14.3 305
RE-2X(St)Y 16C1.3 16x1x1.3 0.6 1.1 15 351
RE-2X(St)Y 20C1.3 20x1x1.3 0.6 1.2 16.9 423
RE-2X(St)Y 24C1.3 24x1x1.3 0.6 1.2 18.7 507
RE-2X(St)Y 27C1.3 27x1x1.3 0.6 1.3 19.3 558
RE-2X(St)Y 30C1.3 30x1x1.3 0.6 1.3 20 611
RE-2X(St)Y 37C1.3 37x1x1.3 0.6 1.3 21.6 743
RE-2X(St)Y 40C1.3 40x1x1.3 0.6 1.4 22.7 796
1.5mm2，多芯
RE-2X(St)Y 2C1.5 2x1x1.5 0.6 0.9 7.7 78
RE-2X(St)Y 3C1.5 3x1x1.5 0.6 0.9 8.1 98
RE-2X(St)Y 4C1.5 4x1x1.5 0.6 0.9 8.8 120
RE-2X(St)Y 5C1.5 5x1x1.5 0.6 1 9.8 153
RE-2X(St)Y 8C1.5 8x1x1.5 0.6 1 11.6 218
RE-2X(St)Y 10C1.5 10x1x1.5 0.6 1.1 13.7 268
RE-2X(St)Y 12C1.5 12x1x1.5 0.6 1.1 14.1 315
RE-2X(St)Y 14C1.5 14x1x1.5 0.6 1.1 14.8 341
RE-2X(St)Y 16C1.5 16x1x1.5 0.6 1.1 15.6 392
RE-2X(St)Y 20C1.5 20x1x1.5 0.6 1.2 17.6 484
RE-2X(St)Y 24C1.5 24x1x1.5 0.6 1.3 19.6 579
RE-2X(St)Y 27C1.5 27x1x1.5 0.6 1.3 20.1 626
RE-2X(St)Y 30C1.5 30x1x1.5 0.6 1.3 20.8 685
RE-2X(St)Y 37C1.5 37x1x1.5 0.6 1.4 22.6 834
RE-2X(St)Y 40C1.5 40x1x1.5 0.6 1.4 23.6 898
2.5mm2，多芯
RE-2X(St)Y 2C2.5 2x1x2.5 0.7 0.9 8.9 111
RE-2X(St)Y 3C2.5 3x1x2.5 0.7 1 9.7 132
RE-2X(St)Y 4C2.5 4x1x2.5 0.7 1 10.5 169
RE-2X(St)Y 5C2.5 5x1x2.5 0.7 1 11.9 209
RE-2X(St)Y 8C2.5 8x1x2.5 0.7 1.1 13.9 321
RE-2X(St)Y 10C2.5 10x1x2.5 0.7 1.2 16.3 386
RE-2X(St)Y 12C2.5 12x1x2.5 0.7 1.2 16.9 447
RE-2X(St)Y 14C2.5 14x1x2.5 0.7 1.2 17.7 509
RE-2X(St)Y 16C2.5 16x1x2.5 0.7 1.3 18.9 585
RE-2X(St)Y 20C2.5 20x1x2.5 0.7 1.3 21.1 712
RE-2X(St)Y 24C2.5 24x1x2.5 0.7 1.4 23.6 855
RE-2X(St)Y 27C2.5 27x1x2.5 0.7 1.4 24.1 956
RE-2X(St)Y 30C2.5 30x1x2.5 0.7 1.5 25.2 1049
RE-2X(St)Y 37C2.5 37x1x2.5 0.7 1.5 27.2 1277
RE-2X(St)Y 40C2.5 40x1x2.5 0.7 1.6 28.5 1370

备注：其他规格截面积&线芯要求可根据要求定制。
