BS EN 50288-7标准 多对XLPE绝缘,LSZH护套 & 总屏蔽仪表电缆
RE-2X(St)HSWAH PiMF 90°C / 300V

应用及描述

BS EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输,根据IEC79-14分类,可用于II组1区和2区环境中,不能直接连接在低阻抗电源,例如公共电力供应站。
推荐应用在室内和室外安装,支架,托盘,管道,干湿环境中,不推荐直埋使用。
推荐应用在生命和重要财产物资的消防防火措施中。

标准

  • 基本设计遵循BS EN 50288-7标准

电缆结构

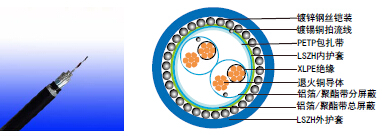

BS EN 50288-7标准仪表电缆RE-2X(St)HSWAH

防火特性

阻燃特性(单根电缆垂直燃烧测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(多根电缆成束垂直火焰燃烧测试)*** EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
电缆燃烧腐蚀性气体零排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
电缆燃烧最小烟密度 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
电缆无毒测试 NES 02-713; NF C 20-454
抗紫外线 UL 1581 section 1200
耐油 ICEA S-73-532**

备注:*为已替换的标准,***为可选标准。

额定电压

  • 500V

电缆结构

导体 IEC 60228标准2类多股退火铜导体。
绝缘 EN 50290-2-29标准挤压式XLPE复合物绝缘
成对 2根绝缘线芯绞合在一起形成对绞。
对绞 成对电缆以最佳绞距绞合成层。
隔离层 聚酯带。
分屏蔽 带有0.5mm²镀锡铜排流线的铝带/聚酯带层屏蔽。
总屏蔽 带有0.5mm²镀锡铜排流线的铝带/聚酯带层屏蔽。
内护套 EN 50290-2-27标准LSZH复合物。
铠装 镀锌钢丝铠装。
外护套 EN 50290-2-27标准LSZH复合物。防紫外线,耐烃,耐油,防啮齿和防白蚁特性都是可选的。

颜色

  • 绝缘:黑/白, 成对的电缆在白色线芯上以数字(1,2、、、)连续标识。
  • 外护套:黑色或蓝色(本安系统)

物理特性

工作温度范围(固定状态下) -30°C – +90°C
安装温度范围(运动状态) -5°C ( PVC 护套 ); -20°C ( PE 护套 )
最小弯曲半径 7.5 X 外径
抗紫外线 UL 1581 section 1200
耐油
ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中,保持拉伸强度和伸长率最小值为60%。)

电气性能

导体截面积  mm2  0.5 0.75 1 1.3 1.5 2.5
标称绝缘厚度 mm 0.6 0.6 0.6 0.6 0.6 0.7
最小绝缘厚度 mm 0.44 0.44 0.44 0.44 0.44 0.53
导体电阻 (20°C)  Ω/km  36.7 25 18.5 14.2 12.3 7.4
绝缘电阻 (20°C) MΩ.km(Min.) 5000
交互电容 (1 kHz)  pF/m(Max.) 115
电容不平衡值(1 kHz)  pF/500 m (Max.) 500
感应系数/阻抗比例 μH/Ω(Max.) 25 25 25 40 40 60
工作电压  V 500
测试电压 Urms  线芯之间V  2000
线芯与屏蔽之间 V  2000

电缆结构参数

电缆型号 对数×2×截面积 标称绝缘厚度 标称内护套厚度 标称内护套层总外径 标称铠装层厚度 标称外护套厚度 标称总外径 标称总重量
No.x2xmm2 mm mm mm mm mm mm kg/km
0.5mm2, 多对
RE-2X(St)HSWAH PiMF 2P0.5 2x2x0.5 0.6 0.9 8.7 0.9 1.4 13.3 311
RE-2X(St)HSWAH PiMF 4P0.5 3x2x0.5 0.6 1 10.2 0.9 1.4 14.8 373
RE-2X(St)HSWAH PiMF 5P0.5 4x2x0.5 0.6 1 11.2 0.9 1.4 15.8 451
RE-2X(St)HSWAH PiMF 6P0.5 5x2x0.5 0.6 1 12.1 0.9 1.6 16.9 483
RE-2X(St)HSWAH PiMF 8P0.5 8x2x0.5 0.6 1.1 13.1 0.9 1.6 17.9 537
RE-2X(St)HSWAH PiMF 10P0.5 10x2x0.5 0.6 1.2 15.1 0.9 1.5 19.9 781
RE-2X(St)HSWAH PiMF 12P0.5 12x2x0.5 0.6 1.2 15.7 0.9 1.5 20.5 804
RE-2X(St)HSWAH PiMF 16P0.5 16x2x0.5 0.6 1.2 17.8 1.25 1.6 23.5 968
RE-2X(St)HSWAH PiMF 20P0.5 20x2x0.5 0.6 1.3 19.7 1.25 1.7 25.6 1143
RE-2X(St)HSWAH PiMF 24P0.5 24x2x0.5 0.6 1.4 21.5 1.25 1.7 27.4 1264
0.75mm2, 多对
RE-2X(St)HSWAH PiMF 2P0.75 2x2x0.75 0.6 1 9.7 0.9 1.4 14.3 342
RE-2X(St)HSWAH PiMF 4P0.75 3x2x0.75 0.6 1 11.2 0.9 1.4 15.8 439
RE-2X(St)HSWAH PiMF 5P0.75 4x2x0.75 0.6 1.1 12.5 0.9 1.5 17.3 496
RE-2X(St)HSWAH PiMF 6P0.75 5x2x0.75 0.6 1.1 13.6 0.9 1.5 18.4 578
RE-2X(St)HSWAH PiMF 8P0.75 8x2x0.75 0.6 1.1 14.4 0.9 1.5 19.2 664
RE-2X(St)HSWAH PiMF 10P0.75 10x2x0.75 0.6 1.2 16.6 1.25 1.6 22.3 876
RE-2X(St)HSWAH PiMF 12P0.75 12x2x0.75 0.6 1.2 17.4 1.25 1.6 23.1 942
RE-2X(St)HSWAH PiMF 16P0.75 16x2x0.75 0.6 1.3 19.8 1.25 1.7 25.7 1130
RE-2X(St)HSWAH PiMF 20P0.75 20x2x0.75 0.6 1.4 22 1.25 1.7 27.9 1325
RE-2X(St)HSWAH PiMF 24P0.75 24x2x0.75 0.6 1.5 24 1.25 1.8 30.1 1490
1.0mm2, 多对
RE-2X(St)HSWAH PiMF 2P1.0 2x2x1.0 0.6 1 10.4 0.9 1.4 15 382
RE-2X(St)HSWAH PiMF 4P1.0 3x2x1.0 0.6 1 12.1 0.9 1.4 16.7 487
RE-2X(St)HSWAH PiMF 5P1.0 4x2x1.0 0.6 1.1 13.5 0.9 1.5 18.3 566
RE-2X(St)HSWAH PiMF 6P1.0 5x2x1.0 0.6 1.1 14.7 0.9 1.5 19.5 641
RE-2X(St)HSWAH PiMF 8P1.0 8x2x1.0 0.6 1.2 15.8 0.9 1.5 20.6 718
RE-2X(St)HSWAH PiMF 10P1.0 10x2x1.0 0.6 1.2 18 1.25 1.6 23.7 994
RE-2X(St)HSWAH PiMF 12P1.0 12x2x1.0 0.6 1.3 19 1.25 1.7 24.7 1083
RE-2X(St)HSWAH PiMF 16P1.0 16x2x1.0 0.6 1.3 21.5 1.25 1.7 27.4 1361
RE-2X(St)HSWAH PiMF 20P1.0 20x2x1.0 0.6 1.4 23.9 1.25 1.7 29.8 1510
RE-2X(St)HSWAH PiMF 24P1.0 24x2x1.0 0.6 1.5 26.1 1.25 1.8 32.2 1902
1.3mm2, 多对
RE-2X(St)HSWAH PiMF 2P1.3 2x2x1.3 0.6 1 11.4 0.9 1.4 16 452
RE-2X(St)HSWAH PiMF 4P1.3 3x2x1.3 0.6 1.1 13.4 0.9 1.5 18.2 576
RE-2X(St)HSWAH PiMF 5P1.3 4x2x1.3 0.6 1.1 14.8 0.9 1.5 19.6 647
RE-2X(St)HSWAH PiMF 6P1.3 5x2x1.3 0.6 1.2 16.3 0.9 1.6 21.3 857
RE-2X(St)HSWAH PiMF 8P1.3 8x2x1.3 0.6 1.3 17.6 1.25 1.6 23.3 980
RE-2X(St)HSWAH PiMF 10P1.3 10x2x1.3 0.6 1.3 20 1.25 1.7 25.9 1195
RE-2X(St)HSWAH PiMF 12P1.3 12x2x1.3 0.6 1.4 21.1 1.25 1.7 27 1256
RE-2X(St)HSWAH PiMF 16P1.3 16x2x1.3 0.6 1.5 24.1 1.25 1.8 30.2 1562
RE-2X(St)HSWAH PiMF 20P1.3 20x2x1.3 0.6 1.6 26.8 1.25 1.9 33.1 1958
RE-2X(St)HSWAH PiMF 24P1.3 24x2x1.3 0.6 1.7 29.2 1.25 2 36.4 2251
1.5mm2, 多对
RE-2X(St)HSWAH PiMF 2P1.5 2x2x1.5 0.6 1 11.8 0.9 1.5 16.6 475
RE-2X(St)HSWAH PiMF 4P1.5 3x2x1.5 0.6 1.1 13.9 0.9 1.5 18.7 599
RE-2X(St)HSWAH PiMF 5P1.5 4x2x1.5 0.6 1.2 15.5 0.9 1.5 20.3 818
RE-2X(St)HSWAH PiMF 6P1.5 5x2x1.5 0.6 1.2 16.9 1.25 1.6 22.6 940
RE-2X(St)HSWAH PiMF 8P1.5 8x2x1.5 0.6 1.3 18.2 1.25 1.7 24.1 1037
RE-2X(St)HSWAH PiMF 10P1.5 10x2x1.5 0.6 1.4 21 1.25 1.7 26.9 1273
RE-2X(St)HSWAH PiMF 12P1.5 12x2x1.5 0.6 1.4 21.9 1.25 1.7 27.8 1353
RE-2X(St)HSWAH PiMF 16P1.5 16x2x1.5 0.6 1.5 25.1 1.25 1.8 31.2 1932
RE-2X(St)HSWAH PiMF 20P1.5 20x2x1.5 0.6 1.6 27.8 1.25 1.9 34.8 2224
RE-2X(St)HSWAH PiMF 24P1.5 24x2x1.5 0.6 1.7 30.4 1.25 2 37.6 2541
