BS EN 50288-7标准XLPE绝缘，LSZH护套 & 总屏蔽，铠装仪表电缆(多对)
RE-2x(St)HSWAH 90°C / 300V
应用及描述
BS EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输，根据IEC79-14分类，可用于II组1区和2区环境中，不能直接连接在低阻抗电源，例如公共电力供应站。
推荐应用在室内和室外安装，支架，托盘，管道，干湿环境中，不推荐直埋使用。
推荐应用在生命和重要财产物资的消防防火措施中。
标准
电缆结构
防火特性
| 阻燃特性（单根电缆垂直燃烧测试） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
备注：*为已替换的标准，***为可选标准。
额定电压

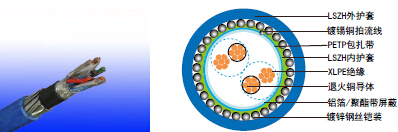

电缆结构
| 导体 |
IEC 60228标准2类多股退火铜导体。 |
| 绝缘 |
EN 50290-2-29标准挤压式XLPE复合物绝缘 |
| 成对 |
2根绝缘线芯绞合在一起形成对绞。 |
| 对绞 |
成对电缆以最佳绞距绞合成层。 |
| 包扎带 |
PETP胶带 |
| 总屏蔽 |
带有0.5mm²镀锡铜排流线的铝带/聚酯带层屏蔽。 |
| 内护套 |
EN 50290-2-27标准LSZH复合物。 |
| 铠装 |
镀锌钢丝铠装。 |
| 外护套 |
EN 50290-2-27标准LSZH复合物。防紫外线，耐烃，耐油，防啮齿和防白蚁特性都是可选的。 |
颜色
- 绝缘：黑/白, 成对的电缆在白色线芯上以数字（1，2、、、）连续标识。
- 外护套：黑色或蓝色（本安系统）
物理特性
| 工作温度范围（固定状态下） |
-30°C – +90°C |
| 安装温度范围（运动状态） |
-5°C– +50°C |
| 最小弯曲半径 |
10 X 外径 |
| 抗紫外线 |
UL 1581 section 1200 |
| 耐油 |
| ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中，保持拉伸强度和伸长率最小值为60%。) |
|
|
电气性能
| 导体截面积 |
mm2 |
0.5 |
0.75 |
1 |
1.3 |
1.5 |
| 标称绝缘厚度 |
mm |
0.35 |
0.38 |
0.4 |
0.45 |
0.45 |
| 导体电阻 (20°C) |
Ω/km |
36.7 |
25 |
18.5 |
14.2 |
12.3 |
| 绝缘电阻 (20°C) |
MΩ.km(Min.) |
5000 |
| 交互电容 (1 kHz) |
pF/m(Max.) |
|
| |
≤ 4 对 |
90 |
90 |
90 |
102 |
102 |
| |
其他对数 |
75 |
75 |
75 |
85 |
85 |
| 电容不平衡值(1 kHz) |
pF/500 m (Max.) |
500 |
| 感应系数 |
mH/km (Max.) |
1 |
| 感应系数/阻抗比例 |
μH/Ω(Max.) |
25 |
25 |
25 |
40 |
40 |
| 工作电压 |
V |
300 |
| 测试电压 Urms |
线芯之间V |
1500 |
| 线芯与屏蔽之间 V |
1500 |
电缆结构参数
| 电缆型号 |
RE-2X(St)HSWAH |
| 对数×2×截面积 |
标称绝缘厚度 |
标称内护套厚度 |
标称内护套层总外径 |
标称铠装层厚度 |
标称外护套厚度 |
标称总外径 |
标称总重量 |
| No.x2xmm2 |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
| 0.5mm2, 多对 |
| RE-2X(St)HSWAH 2P0.5 |
2x2x0.5 |
0.35 |
0.9 |
7.6 |
0.9 |
1.3 |
12 |
269 |
| RE-2X(St)HSWAH 4P0.5 |
3x2x0.5 |
0.35 |
0.9 |
8.8 |
0.9 |
1.4 |
13.4 |
325 |
| RE-2X(St)HSWAH 5P0.5 |
4x2x0.5 |
0.35 |
1 |
9.8 |
0.9 |
1.4 |
14.4 |
375 |
| RE-2X(St)HSWAH 6P0.5 |
5x2x0.5 |
0.35 |
1 |
10.6 |
0.9 |
1.4 |
15.2 |
423 |
| RE-2X(St)HSWAH 8P0.5 |
8x2x0.5 |
0.35 |
1 |
11.3 |
0.9 |
1.4 |
15.9 |
473 |
| RE-2X(St)HSWAH 10P0.5 |
10x2x0.5 |
0.35 |
1.1 |
12.9 |
0.9 |
1.5 |
17.7 |
521 |
| RE-2X(St)HSWAH 12P0.5 |
12x2x0.5 |
0.35 |
1.1 |
13.5 |
0.9 |
1.5 |
18.3 |
592 |
| RE-2X(St)HSWAH 16P0.5 |
16x2x0.5 |
0.35 |
1.1 |
15.2 |
0.9 |
1.5 |
20 |
823 |
| RE-2X(St)HSWAH 20P0.5 |
20x2x0.5 |
0.35 |
1.2 |
16.9 |
0.9 |
1.6 |
21.9 |
920 |
| RE-2X(St)HSWAH 24P0.5 |
24x2x0.5 |
0.35 |
1.2 |
18.3 |
1.25 |
1.6 |
24 |
1028 |
| 0.75mm2, 多对 |
| RE-2X(St)HSWAH 2P0.75 |
2x2x0.75 |
0.38 |
0.9 |
8.5 |
0.9 |
1.4 |
13.1 |
308 |
| RE-2X(St)HSWAH 4P0.75 |
3x2x0.75 |
0.38 |
1 |
10 |
0.9 |
1.4 |
14.6 |
371 |
| RE-2X(St)HSWAH 5P0.75 |
4x2x0.75 |
0.38 |
1 |
10.9 |
0.9 |
1.4 |
15.5 |
436 |
| RE-2X(St)HSWAH 6P0.75 |
5x2x0.75 |
0.38 |
1 |
11.8 |
0.9 |
1.4 |
16.4 |
495 |
| RE-2X(St)HSWAH 8P0.75 |
8x2x0.75 |
0.38 |
1.1 |
12.8 |
0.9 |
1.5 |
17.6 |
533 |
| RE-2X(St)HSWAH 10P0.75 |
10x2x0.75 |
0.38 |
1.1 |
14.5 |
0.9 |
1.5 |
19.3 |
637 |
| RE-2X(St)HSWAH 12P0.75 |
12x2x0.75 |
0.38 |
1.1 |
15.1 |
0.9 |
1.5 |
19.9 |
825 |
| RE-2X(St)HSWAH 16P0.75 |
16x2x0.75 |
0.38 |
1.2 |
17.3 |
0.9 |
1.6 |
22.3 |
965 |
| RE-2X(St)HSWAH 20P0.75 |
20x2x0.75 |
0.38 |
1.3 |
19.2 |
1.25 |
1.6 |
24.9 |
1116 |
| RE-2X(St)HSWAH 24P0.75 |
24x2x0.75 |
0.38 |
1.3 |
20.8 |
1.25 |
1.6 |
26.7 |
1257 |
| 1.0mm2, 多对 |
| RE-2X(St)HSWAH 2P1.0 |
2x2x1.0 |
0.4 |
0.9 |
9.2 |
0.9 |
1.4 |
13.8 |
336 |
| RE-2X(St)HSWAH 4P1.0 |
3x2x1.0 |
0.4 |
1 |
10.9 |
0.9 |
1.4 |
15.5 |
436 |
| RE-2X(St)HSWAH 5P1.0 |
4x2x1.0 |
0.4 |
1 |
11.9 |
0.9 |
1.4 |
16.5 |
494 |
| RE-2X(St)HSWAH 6P1.0 |
5x2x1.0 |
0.4 |
1 |
13 |
0.9 |
1.4 |
17.6 |
550 |
| RE-2X(St)HSWAH 8P1.0 |
8x2x1.0 |
0.4 |
1.1 |
14 |
0.9 |
1.5 |
18.8 |
633 |
| RE-2X(St)HSWAH 10P1.0 |
10x2x1.0 |
0.4 |
1.1 |
15.9 |
0.9 |
1.5 |
20.7 |
859 |
| RE-2X(St)HSWAH 12P1.0 |
12x2x1.0 |
0.4 |
1.2 |
16.8 |
0.9 |
1.5 |
21.6 |
972 |
| RE-2X(St)HSWAH 16P1.0 |
16x2x1.0 |
0.4 |
1.2 |
19 |
1.25 |
1.6 |
24.7 |
1171 |
| RE-2X(St)HSWAH 20P1.0 |
20x2x1.0 |
0.4 |
1.3 |
21.1 |
1.25 |
1.7 |
27 |
1316 |
| RE-2X(St)HSWAH 24P1.0 |
24x2x1.0 |
0.4 |
1.4 |
23.1 |
1.25 |
1.7 |
29 |
1520 |
| 1.3mm2, 多对 |
| RE-2X(St)HSWAH 2P1.3 |
2x2x1.3 |
0.45 |
1 |
10.4 |
0.9 |
1.4 |
15 |
382 |
| RE-2X(St)HSWAH 4P1.3 |
3x2x1.3 |
0.45 |
1 |
12 |
0.9 |
1.4 |
16.6 |
510 |
| RE-2X(St)HSWAH 5P1.3 |
4x2x1.3 |
0.45 |
1.1 |
13.4 |
0.9 |
1.5 |
18.2 |
595 |
| RE-2X(St)HSWAH 6P1.3 |
5x2x1.3 |
0.45 |
1.1 |
14.6 |
0.9 |
1.5 |
19.4 |
657 |
| RE-2X(St)HSWAH 8P1.3 |
8x2x1.3 |
0.45 |
1.2 |
15.7 |
0.9 |
1.5 |
20.5 |
869 |
| RE-2X(St)HSWAH 10P1.3 |
10x2x1.3 |
0.45 |
1.2 |
17.9 |
0.9 |
1.6 |
23.6 |
1011 |
| RE-2X(St)HSWAH 12P1.3 |
12x2x1.3 |
0.45 |
1.3 |
18.9 |
1.25 |
1.6 |
24.6 |
1110 |
| RE-2X(St)HSWAH 16P1.3 |
16x2x1.3 |
0.45 |
1.3 |
21.4 |
1.25 |
1.7 |
27.3 |
1361 |
| RE-2X(St)HSWAH 20P1.3 |
20x2x1.3 |
0.45 |
1.4 |
23.8 |
1.25 |
1.8 |
29.9 |
1599 |
| RE-2X(St)HSWAH 24P1.3 |
24x2x1.3 |
0.45 |
1.5 |
25.9 |
1.25 |
1.8 |
32 |
1960 |
| 1.5mm2, 多对 |
| RE-2X(St)HSWAH 2P1.5 |
2x2x1.5 |
0.45 |
1 |
10.8 |
0.9 |
1.4 |
15.4 |
419 |
| RE-2X(St)HSWAH 4P1.5 |
3x2x1.5 |
0.45 |
1.1 |
12.7 |
0.9 |
1.5 |
17.5 |
544 |
| RE-2X(St)HSWAH 5P1.5 |
4x2x1.5 |
0.45 |
1.1 |
14 |
0.9 |
1.5 |
18.8 |
627 |
| RE-2X(St)HSWAH 6P1.5 |
5x2x1.5 |
0.45 |
1.2 |
15.2 |
0.9 |
1.5 |
20 |
833 |
| RE-2X(St)HSWAH 8P1.5 |
8x2x1.5 |
0.45 |
1.2 |
16.4 |
0.9 |
1.6 |
21.4 |
943 |
| RE-2X(St)HSWAH 10P1.5 |
10x2x1.5 |
0.45 |
1.3 |
18.8 |
1.25 |
1.6 |
24.5 |
1095 |
| RE-2X(St)HSWAH 12P1.5 |
12x2x1.5 |
0.45 |
1.3 |
19.7 |
1.25 |
1.7 |
25.6 |
1197 |
| RE-2X(St)HSWAH 16P1.5 |
16x2x1.5 |
0.45 |
1.4 |
22.5 |
1.25 |
1.7 |
28.4 |
1511 |
| RE-2X(St)HSWAH 20P1.5 |
20x2x1.5 |
0.45 |
1.5 |
25 |
1.25 |
1.8 |
31.1 |
1968 |
| RE-2X(St)HSWAH 24P1.5 |
24x2x1.5 |
0.45 |
1.5 |
27.1 |
1.25 |
1.8 |
33.2 |
2247 |
备注：其他规格截面积&线芯要求可根据要求定制。
