BS EN 50288-7标准XLPE绝缘，LSZH护套 & 总屏蔽仪表电缆(单对)
RE-2X(St)H 90°C / 300V
应用及描述
BS EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输，根据IEC79-14分类，可用于II组1区和2区环境中，不能直接连接在低阻抗电源，例如公共电力供应站。
推荐应用在室内和室外安装，支架，托盘，管道，干湿环境中，不推荐直埋使用。
推荐应用在生命和重要财产物资的消防防火措施中。
标准
电缆结构
防火特性
| 阻燃特性（单根电缆垂直燃烧测试） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
备注：*为已替换的标准，***为可选标准。
额定电压

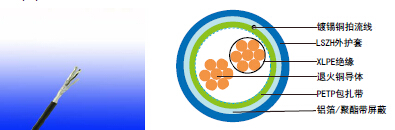

电缆结构
| 导体 |
IEC 60228标准2类多股退火铜导体。 |
| 绝缘 |
EN 50290-2-29标准挤压式XLPE复合物绝缘 |
| 成对 |
2根绝缘线芯绞合在一起形成对绞。 |
| 对绞 |
成对电缆以最佳绞距绞合成层。 |
| 包扎带 |
PETP胶带 |
| 总屏蔽 |
带0.5mm²镀锡铜配流线的铝箔/塑料薄膜包裹在成缆外层。 |
| 外护套 |
EN 50290-2-27标准LSZH复合物。防紫外线，耐烃，耐油，防啮齿和防白蚁特性都是可选的。 |
颜色
- 绝缘：黑/白, 成对的电缆在白色线芯上以数字（1，2、、、）连续标识。
- 外护套：黑色或蓝色（本安系统）
物理特性
| 工作温度范围（固定状态下） |
-30°C – +90°C |
| 安装温度范围（运动状态） |
-5°C– +50°C |
| 最小弯曲半径 |
7.5 X 外径 |
| 抗紫外线 |
UL 1581 section 1200 |
| 耐油 |
| ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中，保持拉伸强度和伸长率最小值为60%。) |
|
|
电气性能
| 导体截面积 |
mm2 |
0.5 |
0.75 |
1 |
1.3 |
1.5 |
| 标称绝缘厚度 |
mm |
0.35 |
0.38 |
0.4 |
0.45 |
0.45 |
| 导体电阻 (20°C) |
Ω/km |
36.7 |
25 |
18.5 |
14.2 |
12.3 |
| 绝缘电阻 (20°C) |
MΩ.km(Min.) |
5000 |
| 交互电容 (1 kHz) |
pF/m(Max.) |
|
| |
≤ 4 对 |
90 |
90 |
90 |
102 |
102 |
| |
其他对数 |
75 |
75 |
75 |
85 |
85 |
| 电容不平衡值(1 kHz) |
pF/500 m (Max.) |
500 |
| 感应系数 |
mH/km (Max.) |
1 |
| 感应系数/阻抗比例 |
μH/Ω(Max.) |
25 |
25 |
25 |
40 |
40 |
| 工作电压 |
V |
300 |
| 测试电压 Urms |
线芯之间V |
1500 |
| 线芯与屏蔽之间 V |
1500 |
电缆结构参数
| 电缆型号 |
RE-2X(St)H |
| 对数×2×截面积 |
标准绝缘厚度 |
标准外护套厚度 |
标称总外径 |
标称总重量 |
| No.x2xmm2 |
mm |
mm |
mm |
kg/km |
| RE-2X(St)H 1P0.5 |
1x2x0.50 |
0.35 |
0.8 |
5.2 |
38 |
| RE-2X(St)H 1P0.75 |
1x2x0.75 |
0.38 |
0.8 |
5.6 |
49 |
| RE-2X(St)H 1P1.0 |
1x2x1.0 |
0.4 |
0.9 |
6.3 |
56 |
| RE-2X(St)H 1P1.3 |
1x2x1.3 |
0.45 |
0.9 |
6.8 |
65 |
| RE-2X(St)H 1P1.5 |
1x2x1.5 |
0.45 |
0.9 |
7.1 |
71 |
