3x2.5电力电缆+12C光纤电缆SWA LSOH护套组合电缆

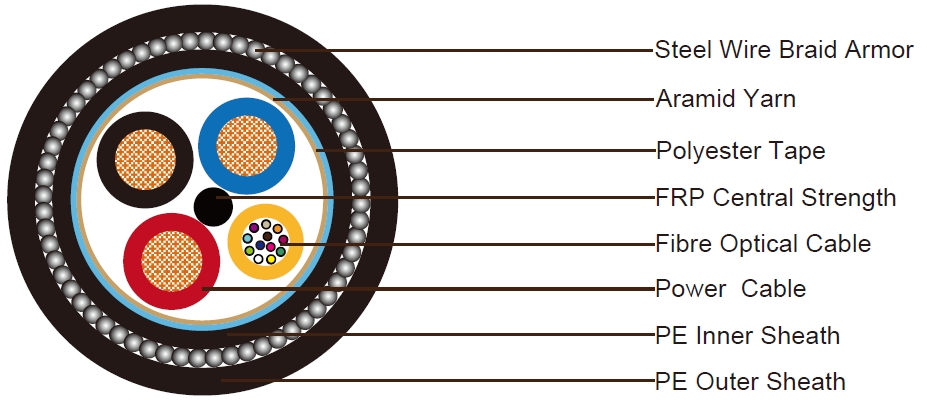

结构：

3x2.5电力电缆+12C光纤电缆SWA LSOH护套组合电缆

3x2.5mm² 电力电缆

导体 7/0.67mm裸铜线绞线
绝缘 XLPE.厚度 is 0.7mm. 外径 3.41mm

12C Fiber Cable

松套管中的纤维数量 12根纤维
松套管 外径: 2.2+/-0.2mm (芳纶纱线 &PE 护套将用于松套管)

元件组件

中心加强构件 钢制中心强度构件，必要时涂有PE/PVC涂层
填充材料 PP材料（如有必要）
绕包带 聚酯带或编织带
内护套 PE, LSOH是任选的，厚度 为1.0mm
铠装 钢丝铠装
外护套 PE, LSOH是任选的，厚度为1.8mm, 标称外径16.2±2.0mm
护套颜色 黑色.

光学特性:

Property
衰减 @ 850 nm (dB/km)		 50/125 fibers
≤ 3.0		 62.5/125 fibers
≤ 3.2
衰减 @ 1300 nm (dB/km) ≤ 1.0 ≤ 1.2
增加弯曲衰减 ≤ 0.5 dB (850 and 1300 nm)绕75mm心轴转100圈
数值孔径 0.20 ± 0.02 0.275 ± 0.015
带宽 @ 850 nm 400 MHz*km 160 MHz*km
带宽 @ 1300 nm 800 MHz*km 500 MHz*km
线芯直径 50 ± 3 µm 62.5 ± 3 µm
覆层直径 125 ± 2 µm
线芯包层偏移 ≤ 6%
包层不圆度 ≤ 2%
线芯非圆度 ≤ 6%
涂层直径 245 ± 10 µm
涂层/包层偏移 12 µm
验证测试 ≥ 0.69 GN/m2 (100 kpsi)

机械性能：

拉伸载荷:

  • 操作: 3000N
  • 安装： 5000N

弯曲半径：

  • 操作: 15×OD
  • 安装： 28×OD

压缩载荷:

  • 短期: 5500N
  • 长期: 3500N
