组合电缆

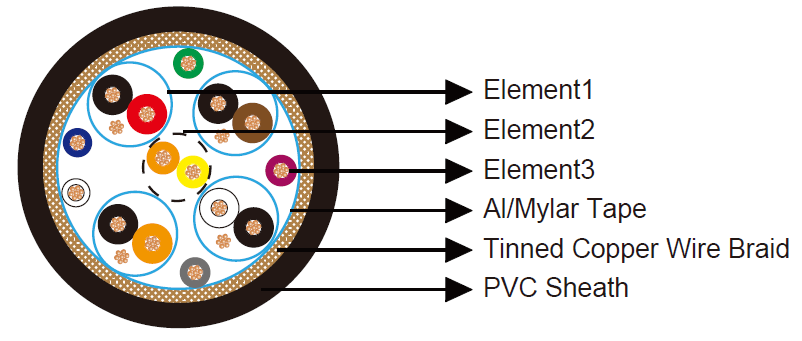

DVI 数字双链路电缆(8 Pair + 3c)
结构：
元件 1: 7PR×28AWG(Cu/S.S. cell/Individual Al-聚酯带屏蔽+ TC 地线)
| 导体 |
退火镀锡铜线, 7/36AWG |
| 绝缘 |
S.S. cell. 厚度 0.305mm. 外径 0.98+0.05mm |
| 芯线标识 |
1PR=白色/绿色；2PR=白色/蓝色，3PR=白色或红色；4PR=白色/棕色，
5PR=粉色/橙色，6PR=黑色/灰色，7PR=浅蓝色/紫色 |
| Twisting |
芯线应成对绞合在一起，每次绞合之间的距离不得超过100 mm |
| 单独屏蔽 |
铝/聚酯薄膜层压胶带，金属面朝下
与28AWG镀锡铜电接触地线 （7股
组成
将23微米聚酯薄膜胶带应用于筛选胶带上，至少
25%重叠。 |
元件 2: 1PR×28AWG(7/36AWG) 标准 TC/PE
| 导体 |
退火镀锡铜线, 7/36AWG |
| 绝缘 |
高密度聚乙烯。厚度0.165mm。外径0.7+0.03mm |
| 绝缘颜色 |
黄色和橙色 |
| Twisting |
芯线应成对绞合在一起，每次绞合之间的距离不得超过100 mm |
元件 3: 3C×28AWG(7/36AWG) 标准 TC/PE
| 导体 |
退火镀锡铜线, 7/36AWG |
| 绝缘 |
高密度聚乙烯。厚度0.165mm。外径0.7+0.03mm |
| 绝缘颜色 |
红色/紫色/白色 |
元件组件
| 总屏蔽 |
铝/聚酯带 |
| 编织 |
镀锡铜线编织而成。覆盖率 ≥ 85% |
| 外护套 |
LSFROH 弹性体护套,厚度 0.97mm. 外径 8.6
+0.2mm, 其他材料可选 |
| 护套颜色 |
黑色或根据客户要求 |
物理特性：
额定温度：-25°C至+80°C
最小弯曲半径：3 xOD
电气特性：
额定电压：30V
20°C时的最大导体电阻：≤237 Ohm/Km
最小绝缘电阻：≥100M Ohm/m
火花试验：最小交流500V/0.15s
Nom. differential impedance: 100+5 Ohm
互电容: 46pF/m
一般防火性能：
单根绝缘电线或电缆的垂直火焰传播
EN 50265-2-1; IEC 60332-1-2; NF C 32-070 2.1 (C2)
垂直安装的成束电线或电缆的垂直火焰传播
EN 50266-2-4 + EN 50305; IEC 60332-3-24; NF C 32-070 2.2 (C1); VDE 0472 Teil 804
低烟雾排放
EN 50268-2; IEC 61034-2; NF C 32-073 ;NF C 20-902; NF F 16 101; VDE 0472 Teil 816
无卤素
EN 50267-2-1; IEC 60754-1; NF C 32-074; NF C 20-454; VDE 0472 Teil 815
低腐蚀性（酸度和电导率）
EN 50267-2-2/3; IEC 60754-2; NF C 32-074; NF C 20-453; VDE 0472 Teil 813
低毒性
EN 50305; NF X 70-100; NF F 63 808; TM1-04; BS6853
烟指数
NF F 63 808; BS6853; NF F 16 101
与机车车辆应用相关的防火性能：
DIN 5510-2
BS 6853
NF F16 101
NF F 63 808
