组合电缆
DVI 模拟电缆(3 Coax, 4 Pair + 1Pair+5c)

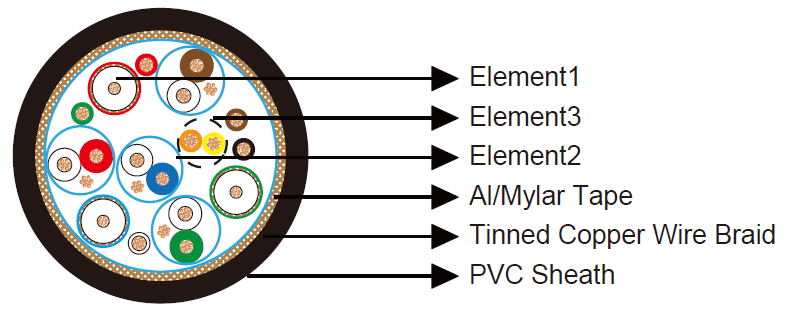

结构：
元件 1: 3 Coaxial(Cu/发泡PE+Skin/TC Braid+ PVC)
| 导体 |
退火镀锡铜线, 30AWG(7/38AWG) |
| 绝缘 |
发泡PE+Skin. 厚度 0.505mm. 外径 1.3+0.07mm |
| 屏蔽 |
镀锡铜编织物，0.1mm，90%覆盖率 |
| 护套 |
PVC, 厚度 0.219mm. 外径 2.15mm |
| 护套颜色 |
绿色/蓝色/红色 |
元件 2: 4PRx28AWG(7/36AWG) 标准 TC/发泡PE+Skin
| 导体 |
退火镀锡铜线, 7/36AWG |
| 绝缘 |
发泡PE+Skin. 厚度 0.25mm. 外径 0.98+0.05mm |
| 绝缘颜色 |
黄色和橙色 |
| 单独屏蔽 |
铝/聚酯薄膜层压胶带，金属面朝下
与28AWG镀锡铜电接触地线 （7股
组成
将23微米聚酯薄膜胶带应用于筛选胶带上，至少
25%重叠。 |
元件 3: 1P+5Cx28AWG(7/36AWG) 标准 TC/PE
| 导体 |
退火镀锡铜线, 7/36AWG |
| 绝缘 |
高密度聚乙烯。厚度0.12mm。外径0.7+0.05mm |
| 绝缘颜色 |
黑色/棕色/红色/绿色/白色 |
元件组件
| 总屏蔽 |
铝/聚酯带 |
| 编织 |
镀锡铜线编织. 24x9x0.12mm |
| 外护套 |
LSFROH 弹性体护套,厚度 0.51mm. 外径 8.5
+0.2mm, 其他材料可选 |
| 护套颜色 |
黑色或根据客户要求 |
物理特性：
额定温度：-25°C至+80°C
最小弯曲半径：3 xOD
电气特性：
额定电压: 30V
20°C时的最大导体电阻: 28AWG ≤237 Ohm/Km
30AWG ≤376 Ohm/Km
最小绝缘电阻: ≥100M Ohm/m
标称差分阻抗: Pairs 100+15 Ohm
同轴 75 Ohm
一般防火性能：
单根绝缘电线或电缆的垂直火焰传播
EN 50265-2-1；IEC 60332-1-2；NF C 32-070 2.1（C2）
垂直安装的成束电线或电缆的垂直火焰传播
EN 50266-2-4+EN 50305；IEC 60332-3-24；NF C 32-070 2.2（C1）；VDE 0472 Teil 804
低烟雾排放
EN 50268-2；IEC 61034-2；NF C 32-073；NF C 20-902；NF F 16 101；VDE 0472 Teil 816
无卤素
EN 50267-2-1；IEC 60754-1；NF C 32-074；NF C 20-454；VDE 0472 Teil 815
低腐蚀性（酸度和电导率）
EN 50267-2-2/3；IEC 60754-2；NF C 32-074；NF C 20-453；VDE 0472 Teil 813
低毒性
EN 50305；NF X 70-100；NF F 63 808；TM1-04；BS6853
烟雾指数
NF F 63 808；BS6853；NF F 16 101
与机车车辆应用相关的防火性能：
DIN 5510-2
BS 6853
NF F16 101
NF F 63 808
