3x2.5电力电缆 + 6芯光缆，钢丝编织铠装低烟无卤护套组合电缆

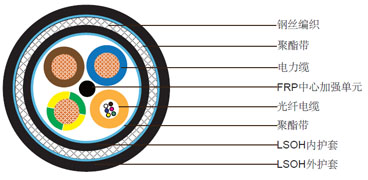

结构

3x2.5电力电缆 + 6芯光缆，钢丝编织铠装低烟无卤护套组合电缆

3x2.5mm² 电力电缆 ( 中心单元周围 )

导体 50/0.25mm多股铜丝
绝缘 交联聚乙烯（XLPE）. 厚度0.86mm. 外径3.5mm
绝缘颜色 蓝色, 棕色和黄绿色

6芯光缆

光纤数 6 光纤
松套管 外径: 3.5mm (松套管外加PVC或PE护套，必要时)

成缆构成

绕包带 聚酯带
内护套 灰色低烟无卤（LSZH）, 厚度0.8mm
铠装 镀锌钢丝铠装, 覆盖率99%
绕包带 聚酯带
护套 LSZH, 厚度1.6mm, 标称外径16.2mm
护套颜色 灰色

光纤特性

表1. SM

参数 要求
光缆特性
衰减 @ 1310 nm 0.35 dB/km
衰减 @ 1550 nm 0.22 dB/km
不连续点 0.1 dB @ 1310或1550 nm
零色散斜率: 0.092 ps/km/nm2
零色散波长: 1300 - 1324 nm
模场直径@ 1300 nm 9.3 0.5m
模场直径@ 1550 nm 10.5 1.0m
光缆截止波长 1260 70 nm
光缆截止波长 1260 nm
几何性能
包层直径: 125 1.0 m
芯/包层同心偏移 0.8 m
包层不圆度: 1.0 %
彩色涂层直径: 25010m
覆层/包层偏移: 12m
物理性能
验收水平: 0.7 GN/m2 for 1 second

表2. MM

参数 50/125 光纤 62.5/125 光纤
衰减 @ 850 nm (dB/km) ≤ 3.0 ≤ 3.2
衰减 @ 1300 nm (dB/km) ≤ 1.0 ≤ 1.2
新增衰减弯曲 ≤ 0.5 dB (850和1300 nm for 100 turns around a 75 mm mandrel
数值孔径 0.20 ± 0.02 0.275 ± 0.015
带宽@ 850 nm 400 MHz*km 160 MHz*km
带宽@ 1300 nm 800 MHz*km 500 MHz*km
芯直径 50 ± 3 μm 62.5 ± 3μm
包层直径 125 ± 2 μm
芯/包层同心偏移 ≤ 6%
包层不圆度 ≤ 2%
芯不圆度 ≤ 6%
涂层直径 245 ± 10 μm
覆层/包层偏移 12 μm
验收水平 ≥ 0.69 GN/m2 (100 kpsi)

电气性能和物理性能 @20°C(电力电缆)

最大电阻 7.98Ohm/km
绝缘电阻 ≥5500 MOhmxkm
介电强度 1500V/1’

物理性能

最小弯曲半径 240mm
工作温度 -35°C/+80°C

光纤特性

火焰传播 IEC60332-1
烟密度 IEC61034-1/2
无卤 IEC60754-1/2
