1xRG59+3x12AWG电力电缆+3x1x2x24 AWG屏蔽线对钢丝编织铠装低烟无卤护套组合电缆

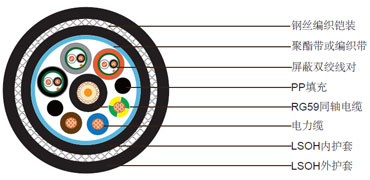

结构

1xRG59+3x12AWG电力电缆+3x1x2x24 AWG屏蔽线对钢丝编织铠装低烟无卤护套组合电缆

1x75Ohm RG59 同轴电缆(位于电缆中心)

导体 0.58mm实心铜导体
绝缘 聚乙烯（PE）. 厚度1.56mm
屏蔽 铜丝编织. 覆盖率≥ 92%
护套 低烟无卤护套. 标称外径6.2mm
护套颜色 黑色

3x1x2x24/7 AWG屏蔽对绞线对( 位于同轴电缆周围)

导体 7/0.2mm多股镀锡铜
绝缘 聚氯乙烯（PVC）. 厚度0.47mm
绝缘颜色 黑色和白色
屏蔽 铝塑复合带
排流线 24 AWG多股镀锡铜排流线
护套 低烟无卤护套. 标称外径4.8mm. 厚度0.76mm
护套颜色 黑色 , 灰色和橘色

3x3mm²电力电缆 ( 位于同轴电缆周围)

导体 3.0mm²多股镀锡铜丝
绝缘 交联聚乙烯（XLPE）. 厚度0.85mm. 外径3.65mm
绝缘颜色 蓝色, 棕色和黄绿色

成缆构成

填充 PVC或PE (位于同轴电缆周围)
绕包带 聚酯带
内护套 黑色低烟无卤（LSZH）, 厚度0.8mm
铠装 钢丝编织, 覆盖率85%
外护套 LSZH, 厚度1.5mm, 标称外径22.0mm
护套颜色 黑色

电气性能和物理性能 @20°C

同轴电缆

最大电阻 158Ohm/km
阻抗 75±3Ohm (@1MHz)
最大衰减 7.5dB/100m @50MHz

电力电缆

电阻 6.6Ohm/km
绝缘电阻 ≥5500 MOhmxkm

数据线对

电阻 900Ohm/km
绝缘电阻 ≥1000 MOhmxkm

成缆构成

最小弯曲半径 420mm
工作温度 -35°C/+80°C

防火性能

火焰传播 IEC60332-1 & IEC60332-2
烟密度 IEC61034-1/2
无卤 IEC60754-1/2
