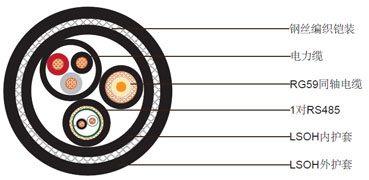

1xRG59 + 3x2.5电力电缆 +1x2x24AWG RS485,钢丝编织铠装低烟无卤护套组合电缆
结构
1x75Ohm RG59 同轴电缆
| 导体 | 0.58mm实心铜导体 |
|---|---|
| 绝缘 | 聚乙烯（PE）. 厚度1.56mm |
| 屏蔽 | 铜丝编织. 覆盖率≥ 85% |
| 护套 | 聚氯乙烯护套. 标称外径6.2mm |
| 护套颜色 | 黑色 |
1对 24AWG RS485
| 导体 | 7/0.2mm多股镀锡铜 |
|---|---|
| 绝缘 | PE. 厚度0.6mm |
| 绝缘颜色 | 黑色和白色 |
| 屏蔽 1 | 铝塑复合带和24AWG多股镀锡铜排流线 |
| 屏蔽 2 | 镀锡铜丝编织 |
| 护套 | 聚氯乙烯护套. 标称外径6.0mm |
| 护套颜色 | 黑色 |
3x2.5mm²电力电缆
| 导体 | 2.5mm²多股镀锡铜丝 |
|---|---|
| 绝缘 | 交联聚乙烯（XLPE）. 厚度0.7mm |
| 护套 | 低烟无卤（LSOH）. 标称直径11.0mm |
成缆构成
| 内护套 | 黑色低烟无卤（LSZH）, 厚度1.0mm | |
|---|---|---|
| 铠装 | 钢丝编织, | 覆盖率85% |
| 外护套 | LSZH, 厚度1.8mm, 标称外径25.0mm | |
| 护套颜色 | 黑色 | |
电气性能和物理性能 @20°C
同轴电缆
| 阻抗 | 75±3Ohm (@1MHz) |
|---|---|
| 衰减 | 8.2dB/100m @50MHz |
RS485
| 标称阻抗 | 120±10Ω |
|---|---|
| 标称导体直流电阻@20°C | 78.7 Ohm/km |
| 衰减 | 1MHz 2.3dB/100m |
电力电缆
| 电阻 | 7.56Ohm/km |
|---|
防火性能
| 火焰传播 | IEC60332-1 |
|---|---|
| 烟密度 | IEC61034-1/2 |
| 无卤 | IEC60754-1/2 |
