1xRG59 + 3x2.5电力电缆 + 2x1x2x24AWGRS485，钢丝编织铠装聚氯乙烯护套组合电缆

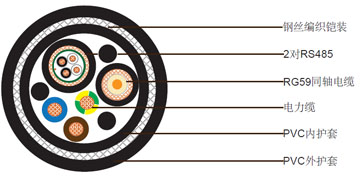

结构
1x75Ohm RG59 同轴电缆
| 导体 |
0.58mm实心铜导体 |
| 绝缘 |
聚乙烯（PE）. 厚度1.56mm |
| 屏蔽 |
铜丝编织. 覆盖率≥ 85% |
| 护套 |
聚氯乙烯护套. 标称外径6.2mm |
| 护套颜色 |
黑色 |
2对24AWG RS485
| 导体 |
7/0.2mm多股镀锡铜 |
| 绝缘 |
PE. 厚度0.6mm |
| 屏蔽 1 |
铝塑复合带和24AWG多股镀锡铜排流线 |
| 屏蔽 2 |
镀锡铜丝编织 |
| 护套 |
聚氯乙烯护套. 标称外径9.0mm |
| 护套颜色 |
黑色 |
3x2.5mm²电力电缆
| 导体 |
2.5mm²多股镀锡铜丝 |
| 绝缘 |
PVC. 厚度0.7mm |
| 绝缘颜色 |
蓝色, 棕色和黄绿色 |
成缆构成
| 内护套 |
黑色 PVC, 厚度0.8mm |
| 铠装 |
钢丝编织, |
覆盖率95% |
| 外护套 |
PVC, 厚度1.8mm, 标称外径26.0mm |
| 护套颜色 |
黑色 |
电气性能和物理性能 @20°C
同轴电缆
| 阻抗 |
75±3Ohm (@1MHz) |
| 衰减 |
8.2dB/100m @50MHz |
RS485
| 标称阻抗 |
120±10Ω |
| 标称导体直流电阻@20°C |
78.7 Ohm/km |
| 衰减 |
1MHz 2.3dB/100m |
电力电缆
