1xRG59 + 7x1x2x22AWG数据电缆 + 3x16AWG电力电缆，镀锡铜丝铠装防火聚氯乙烯护套组合电缆

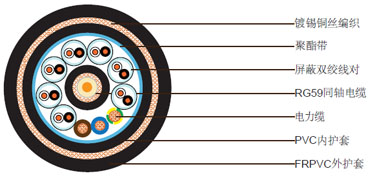

结构

1xRG59 + 7x1x2x22AWG数据电缆 + 3x16AWG电力电缆，镀锡铜丝铠装防火聚氯乙烯护套组合电缆

1x75Ohm RG59 同轴电缆(位于电缆中心)

导体 0.58mm实心铜导体
绝缘 聚乙烯（PE）. 厚度1.56mm
屏蔽 铜丝编织. 覆盖率≥ 95%
护套 聚氯乙烯护套. 标称外径6.2mm
护套颜色 黑色

7x1x2x22 AWG屏蔽对绞线对( 位于同轴电缆周围)

导体 7/0.254mm多股镀锡铜
绝缘 PE. 厚度0.6mm
绝缘颜色 黑色和白色
屏蔽 铝塑复合带
排流线 24 AWG多股镀锡铜排流线

3x16AWG电力电缆 ( 位于同轴电缆周围)

导体 19/0.287mm多股镀锡铜丝
绝缘 交联聚乙烯（XLPE）. 厚度0.7mm

成缆构成

填充 PP，必要时
绕包带 聚酯带
屏蔽 镀锡铜丝编织, 覆盖率80%
外护套 防紫外线FRPVC, 厚度1.8mm, 标称外径25.0mm
护套颜色 黑色
电缆重量 850kg/km

电气性能和物理性能 @20°C

同轴电缆

阻抗 75±3Ohm (@1MHz)
最大衰减 7.5dB/100m @50MHz

电力电缆

电阻 6.6Ohm/km
绝缘电阻 ≥5500 MOhmxkm

数据线对

电阻 900Ohm/km
绝缘电阻 ≥1000 MOhmxkm

成缆构成

最小弯曲半径 420mm
工作温度 -35°C/+80°C

防火性能

火焰传播 IEC60332-1
烟密度 IEC61034-1/2
无卤 IEC60754-1/2
