1xRG59 + 4x2.5电力电缆 + 2x1x2x22AWG数据线对，钢丝编织铠装低烟无卤护套组合电缆

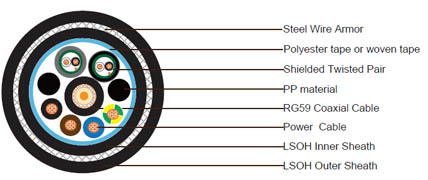

结构

1xRG59 + 4x2.5电力电缆 + 2x1x2x22AWG数据线对，钢丝编织铠装低烟无卤护套组合电缆

1x75Ohm RG59 同轴电缆(位于电缆中心)

导体 0.58mm实心铜导体
绝缘 聚乙烯（PE）. 厚度1.56mm
屏蔽 铜丝编织. 覆盖率≥ 95%
护套 低烟无卤护套. 标称外径6.15mm
护套颜色 黑色

2x1x2x22AWG屏蔽对绞线对( 位于同轴电缆周围)

导体 7/0.254mm多股铜丝
绝缘 聚氯乙烯（PVC）. 厚度0.4mm
绝缘颜色 黑色和白色
屏蔽 铝塑复合带
排流线 24 AWG多股镀锡铜排流线
护套 低烟无卤护套. 标称外径5.23mm. 厚度0.76mm
护套颜色 黑色和灰色

4x2.5mm²电力电缆 ( 位于同轴电缆周围)

导体 2.5mm²多股铜丝
绝缘 交联聚乙烯（XLPE）. 标称外径3.41mm
绝缘颜色 蓝色, 棕色, 黑色和黄绿色

成缆构成

填充 PE或PP
绕包带 聚酯带
内护套 黑色低烟无卤（LSZH）, 厚度0.8mm
铠装 钢丝编织, 覆盖率85%
外护套 LSZH, 厚度1.5mm, 标称外径22.34±2.0mm
护套颜色 黑色
电缆重量 740kg/km

电气性能和物理性能 @20°C

同轴电缆

阻抗 75±3Ohm (@1MHz)
最大衰减 7.5dB/100m @50MHz

电力电缆

电阻 7.41Ohm/km
绝缘电阻 ≥5500 MOhmxkm

数据线对

电阻 48.8Ohm/km
绝缘电阻 ≥1000 MOhmxkm

成缆构成

最小弯曲半径 420mm
工作温度 -35°C/+80°C

防火性能

烟密度 IEC61034-1/2
无卤 IEC60754-1/2
火焰传播 IEC60332
