XHHW-2非屏蔽石油电缆

XHHW-2非屏蔽石油电缆

应用

这些电缆适用于安装在管道及有支撑物的架空装置。它们可用于直埋、潮湿或干燥的地方及室外需要避光的电线槽。

标准

ICEA S-73-532; UL 1277; UL 44

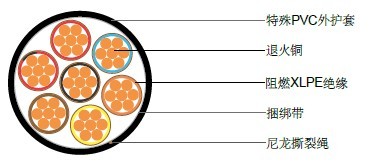

结构

导体: 退火裸铜,符合ASTM B3和B8
绝缘: 阻燃XLPE符合UL44对XHHW-2的规定及ICEA S-95-658对XLPE绝缘的要求。14AWG到10AWG的符合VW-1
防火标准。
捆绑带
外护套: 特殊PVC, 阻燃, 防阳光防潮,符合标准UL 1277. 黑色
耐化学性: 耐脂肪烃及芳香烃

10AWG, 600V, 90°C

芯数 绝缘厚度 外护套厚度 外径 重量 电容
(mm) (mm) (mm) (kg/km) (amps)
2 0.76 1.14 11.94 190 40.0
3 0.76 1.14 12.57 259 40.0
4 0.76 1.14 13.84 332 32/40
5 0.76 1.52 16.00 432 32.0
6 0.76 1.52 17.40 507 32.0
7 0.76 1.52 17.40 568 28.0
8 0.76 1.52 18.80 607 28.0
9 0.76 1.52 20.32 713 28.0
10 0.76 1.52 21.72 752 20.0
11 0.76 2.03 23.11 865 20.0
12 0.76 2.03 23.75 932 20.0
13 0.76 2.03 24.13 997 20.0
14 0.76 2.03 24.89 1064 20.0
15 0.76 2.03 25.65 1131 20.0
20 0.76 2.03 28.58 1463 20.0
25 0.76 2.03 32.00 1799 18.0
30 0.76 2.03 34.16 2124 18.0
35 0.76 2.03 36.32 2447 16.0
40 0.76 2.03 38.35 2770 16.0
45 0.76 2.03 40.77 3098 14.0
50 0.76 2.03 42.29 3417 14.0

12AWG, 600V, 90°C

芯数 绝缘厚度 外护套厚度 外径 重量 电容
(mm) (mm) (mm) (kg/km) (amps)
2 0.76 1.14 10.67 140 30.0
3 0.76 1.14 11.30 188 30.0
4 0.76 1.14 12.32 238 24.0/30.0
5 0.76 1.14 13.59 289 24.0
6 0.76 1.52 15.49 366 24.0
7 0.76 1.52 15.49 406 21.0
8 0.76 1.52 16.76 432 21.0
9 0.76 1.52 18.03 507 21.0
10 0.76 1.52 19.18 530 15.0
11 0.76 1.52 19.56 573 15.0
12 0.76 1.52 20.19 619 15.0
13 0.76 1.52 20.57 662 15.0
14 0.76 1.52 21.21 708 15.0
15 0.76 1.52 21.84 753 15.0
19 0.76 2.03 24.26 975 15.0
20 0.76 2.03 25.27 1028 15.0
25 0.76 2.03 28.32 1260 13.5
30 0.76 2.03 30.23 1481 13.5
35 0.76 2.03 32.13 1700 12.0
37 0.76 2.03 32.13 1897 12.0
40 0.76 2.03 33.91 1918 12.0
45 0.76 2.03 35.81 2140 10.5
50 0.76 2.03 37.21 2354 10.5
