带接地线的非屏蔽THHN/THWN-2石油电缆

带接地线的非屏蔽THHN/THWN-2石油电缆

应用

这些电缆适用于安装在管道及有支撑物的架空装置。它们可用于直埋、潮湿或干燥的地方及室外需要避光的电线槽。

标准

ICEA S-73-532; ICEA S-95-658; UL 1277; UL 83

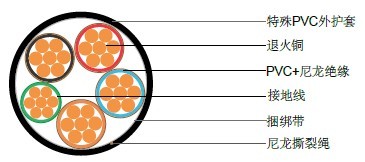

结构

导体: 退火裸铜，符合ASTM B3和B8
接地线: 规格依照标准UL 1277. 14 AWG到6 AWG的有绿色绝缘，4 AWG或更大的不带绝缘
绝缘: 阻燃PVC加尼龙THHN/THWN-2，符合标准UL 83
颜色依照标准ICEA S-73-532中的#1-E2
捆绑带
撕裂绳: 尼龙
外护套: 特殊PVC, 阻燃, 防阳光防潮，符合标准UL 1277. 黑色
耐化学性: 耐脂肪烃及芳香烃

3 Cores, 600V, 90°C

导体规格 接地线规
格		 绝缘厚度 外护套厚度 外径 重量 电容
(AWG/kcmil) (AWG) PVC(mm) 尼龙(mm) (mm) (mm) (kg/km) (amps)
14 14 0.38 0.10 1.14 9.25 135 25
12 12 0.38 0.10 1.14 10.36 188 30
10 10 0.51 0.10 1.14 11.66 284 40
8 10 0.76 0.13 1.52 15.49 449 55
6 8 0.76 0.13 1.52 18.42 628 75
4 8 1.02 0.15 2.03 21.77 963 95
2 6 1.02 0.15 2.03 25.30 1433 130
1 6 1.27 0.18 2.03 28.14 1720 150
1/0 6 1.27 0.18 2.03 30.66 2159 170
2/0 6 1.27 0.18 2.03 32.94 2586 195
3/0 4 1.27 0.18 2.03 35.81 3158 225
4/0 4 1.27 0.18 2.03 38.86 3834 260
250 4 1.52 0.20 2.79 42.09 4508 290
350 3 1.52 0.20 2.79 49.81 6469 350
500 2 1.52 0.20 2.79 56.74 8660 430

4 Cores, 600V, 90°C

导体规格 接地线规
格		 绝缘厚度 外护套厚
度		 外径 重量 电容
(AWG/kcmil) (AWG) PVC(mm) 尼龙(mm) (mm) (mm) (kg/km) (amps) (amps)*
8 10 0.76 0.13 1.52 17.22 561 44 55
6 8 0.76 0.13 1.52 19.81 813 60 75
4 8 1.02 0.15 2.03 23.93 1222 76 95
2 6 1.02 0.15 2.03 27.56 1823 104 130
1 6 1.27 0.18 2.03 31.67 2261 120 150
1/0 6 1.27 0.18 2.03 33.38 2695 136 170
2/0 6 1.27 0.18 2.03 36.88 3405 156 195
3/0 4 1.27 0.18 2.03 40.00 4101 180 225
4/0 4 1.27 0.18 2.79 44.91 5115 208 260
250 4 1.52 0.20 2.79 49.20 6021 232 290
350 3 1.52 0.20 2.79 55.37 8155 280 350
500 2 1.52 0.20 2.79 63.35 11271 344 430
