屏蔽TFN石油电缆

屏蔽TFN石油电缆

应用

这些电缆适用于安装在管道及有支撑物的架空装置。它们可用于直埋、潮湿或干燥的地方及室外需要避光的电线槽。

标准

ICEA S-73-532; UL 1277; UL 66

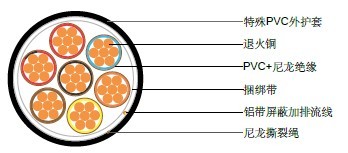

结构

导体: 退火裸铜，符合ASTM B3和B8
绝缘: 阻燃PVC加尼龙TFN，符合标准UL 66
颜色依照标准ICEA S-73-532中的#1-E2
捆绑带
屏蔽: 铝带
排流线: 导体为16 AWG的：18 AWG (7股) 镀锡铜
导体为18 AWG的：20 AWG (7股) 镀锡铜
撕裂绳: 尼龙
外护套: 特殊PVC, 阻燃, 防阳光防潮，符合标准UL 1277. 黑色
耐化学性: 耐脂肪烃及芳香烃

16 AWG, 600V, Rated 90°C

芯数 PVC 厚度 尼龙厚度 外护套厚度 外径 重量 电容
mm mm mm mm kg/km amps
2 0.38 0.10 1.14 7.57 76 8.0
3 0.38 0.10 1.14 7.98 100 8.0
4 0.38 0.10 1.14 8.61 119 6.4
5 0.38 0.10 1.14 9.35 143 6.4
6 0.38 0.10 1.14 10.11 165 6.4
7 0.38 0.10 1.14 10.11 179 5.6
8 0.38 0.10 1.14 11.05 202 5.6
9 0.38 0.10 1.14 11.86 222 5.6
10 0.38 0.10 1.14 12.62 240 4.0
11 0.38 0.10 1.14 12.80 257 4.0
12 0.38 0.10 1.52 13.94 278 4.0
13 0.38 0.10 1.52 14.17 317 4.0
14 0.38 0.10 1.52 14.61 341 4.0
15 0.38 0.10 1.52 14.96 360 4.0
19 0.38 0.10 1.52 16.10 448 4.0
20 0.38 0.10 1.52 16.56 461 4.0
25 0.38 0.10 1.52 18.47 561 3.6
30 0.38 0.10 1.52 19.69 655 3.6
37 0.38 0.10 2.03 22.20 845 3.2
40 0.38 0.10 2.03 22.99 899 3.2
45 0.38 0.10 2.03 24.26 995 2.8
50 0.38 0.10 2.03 25.12 1106 2.8

18 AWG, 600V, 90°C

芯数 PVC 厚度 尼龙厚度 外护套厚度 外径 重量 电容
mm mm mm mm kg/km amps
2 0.38 0.10 1.14 7.11 57 6.0
3 0.38 0.10 1.14 7.47 73 6.0
4 0.38 0.10 1.14 8.06 86 4.8
5 0.38 0.10 1.14 8.71 108 4.8
6 0.38 0.10 1.14 9.40 122 4.8
7 0.38 0.10 1.14 9.40 136 4.2
8 0.38 0.10 1.14 10.26 145 4.2
9 0.38 0.10 1.14 10.99 167 4.2
10 0.38 0.10 1.14 11.68 188 3.0
11 0.38 0.10 1.14 11.84 193 3.0
12 0.38 0.10 1.14 12.18 202 3.0
13 0.38 0.10 1.14 12.39 214 3.0
14 0.38 0.10 1.14 12.77 228 3.0
15 0.38 0.10 1.14 13.09 245 3.0
19 0.38 0.10 1.52 14.88 320 3.0
20 0.38 0.10 1.52 15.30 326 3.0
25 0.38 0.10 1.52 17.01 416 2.7
30 0.38 0.10 1.52 18.11 473 2.7
37 0.38 0.10 1.52 19.46 580 2.4
40 0.38 0.10 1.52 20.17 606 2.4
45 0.38 0.10 2.03 22.32 673 2.1
50 0.38 0.10 2.03 23.10 783 2.1
