符合IEC 60502-2标准的中压XLPE绝缘电缆

IEC 60502-2石油电缆

应用

这些电缆多用于安装在配电站、室内室外、电缆管道、地下或水中,也用于电缆桥架安装行业。

标准

IEC 60228; IEC 60502-2

结构

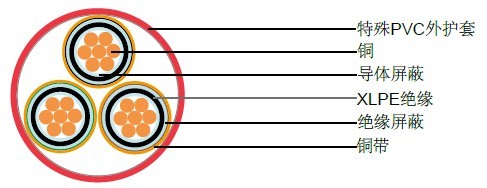

导体: 多股裸铜 (2类)
导体屏蔽: 半导电交联化合物经过三重挤压过程后形成的挤出层
绝缘: XLPE
绝缘屏蔽: 半导电交联化合物经过三重挤压过程后形成的挤出层
线芯识别:
1芯: 自然色
3芯: 黑, 绿, 综
外护套: 特殊PVC。红色。可根据要求添加防紫外线功能

性能

防火标准: IEC 60332-3-22
工作温度: -20~60°C
工作中导体能承受的最高温度: 90°C
耐化学性: 耐脂肪烃及芳香烃

1芯

导体截面积(mm2) 加上绝缘
的外径(mm)
加上绝缘屏蔽的外径(mm) 最小外径(mm) 最大外径(mm) 重量(kg/km) 额定电压 Uo/U(Um)(kv)
25 12.3 13.7 24.0 26.4 972 3.6   / 6  (7.2)
35 13.3 14.7 24.9 27.5 1105 3.6   / 6  (7.2)
50 14.4 15.8 26.0 28.7 1257 3.6   / 6  (7.2)
70 16.0 17.4 27.5 30.4 1509 3.6   / 6  (7.2)
95 17.55 19.0 29.1 32.1 1808 3.6   / 6  (7.2)
120 19.06 20.5 30.6 33.7 2092 3.6   / 6  (7.2)
150 20.37 21.8 31.8 35.1 2391 3.6   / 6  (7.2)
185 22.05 23.5 33.5 36.9 2796 3.6   / 6  (7.2)
240 24.6 26.0 35.9 39.6 3420 3.6   / 6  (7.2)
300 27.4 28.8 38.6 42.6 4104 3.6   / 6  (7.2)
400 30.9 32.3 42.0 46.3 5079 3.6   / 6  (7.2)
500 35.4 36.8 46.4 51.1 6284 3.6   / 6  (7.2)
630 39.8 41.2 50.9 56.2 7796 3.6   / 6  (7.2)
25 14.1 15.5 25.7 28.4 1071 6  / 10 (12)
35 15.1 16.5 26.7 29.4 1204 6  / 10 (12)
50 16.2 17.6 27.7 30.6 1367 6  / 10 (12)
70 17.8 19.2 29.3 32.3 1622 6  / 10 (12)
95 19.35 20.8 30.8 34.0 1924 6  / 10 (12)
120 20.86 22.3 32.3 35.6 2217 6  / 10 (12)
150 22.17 23.6 33.6 37.0 2519 6  / 10 (12)
185 23.85 25.3 35.2 38.8 2924 6  / 10 (12)
240 26.2 27.6 37.4 41.3 3543 6  / 10 (12)
300 28.6 30.0 39.8 43.9 4202 6  / 10 (12)
400 31.7 33.1 42.8 47.2 5146 6  / 10 (12)
500 35.8 37.2 46.8 51.6 6321 6  / 10 (12)
630 40.2 41.6 51.3 56.6 7837 6  / 10 (12)
25 16.3 17.7 27.8 30.7 1205 8.7   / 15  (17.5)
35 17.3 18.7 28.8 31.8 1343 8.7   / 15  (17.5)
50 18.4 19.8 29.9 33.0 1509 8.7   / 15  (17.5)
70 20.0 21.4 31.4 34.7 1770 8.7   / 15  (17.5)
95 21.55 23.0 33.0 36.4 2078 8.7   / 15  (17.5)
120 23.06 24.5 34.4 38.0 2375 8.7   / 15  (17.5)
150 24.37 25.8 35.7 39.4 2680 8.7   / 15  (17.5)
185 26.05 27.5 37.3 41.2 3094 8.7   / 15  (17.5)
240 28.4 29.8 39.6 43.7 3720 8.7   / 15  (17.5)
300 30.8 32.2 41.9 46.2 4383 8.7   / 15  (17.5)
400 33.9 35.3 44.9 49.5 5332 8.7   / 15  (17.5)
500 38.0 39.4 48.9 53.9 6523 8.7   / 15  (17.5)
630 42.4 43.8 53.4 59.0 8064 8.7   / 15  (17.5)
35 19.3 20.7 30.7 33.9 1473 12  / 20  (24)
50 20.4 21.8 31.8 35.1 1643 12  / 20  (24)
70 22.0 23.4 33.4 36.8 1910 12  / 20  (24)
95 23.55 25.0 34.9 38.5 2221 12  / 20  (24)
120 25.06 26.5 36.4 40.1 2523 12  / 20  (24)
150 26.37 27.8 37.6 41.5 2834 12  / 20  (24)
185 28.05 29.5 39.3 43.3 3254 12  / 20  (24)
240 30.4 31.8 41.5 45.8 3883 12  / 20  (24)
300 32.8 34.2 43.8 48.4 4558 12  / 20  (24)
400 35.9 37.3 46.9 51.7 5494 12  / 20  (24)
500 40.0 41.4 51.1 56.4 6767 12  / 20  (24)
630 44.4 45.8 55.6 61.3 8318 12  / 20  (24)
25 26.3 27.7 37.5 41.4 1910 18  / 30  (36)
50 25.4 26.8 36.7 40.4 2007 18  / 30  (36)
70 27.0 28.4 38.2 42.2 2305 18  / 30  (36)
95 28.55 30.0 39.8 43.9 2613 18  / 30  (36)
120 30.06 31.5 41.2 45.5 2928 18  / 30  (36)
150 31.37 32.8 42.5 46.9 3245 18  / 30  (36)
185 33.05 34.5 44.1 48.7 3678 18  / 30  (36)
240 35.4 36.8 46.4 51.1 4322 18  / 30  (36)
300 37.8 39.2 48.9 53.9 5066 18  / 30  (36)
400 40.9 42.3 52.2 57.6 6046 18  / 30  (36)
500 45.0 46.4 56.4 62.2 7351 18  / 30  (36)

3芯

导体截面积(mm2) 加上绝缘
的外径(mm)
加上绝缘屏蔽的外径(mm) 最小外径(mm) 最大外径(mm) 重量(kg/km) 额定电压 Uo/U(Um)(kv)
25 12.3 13.7 34.9 38.5 2135 3.6   / 6  (7.2)
35 13.3 14.7 37.0 40.8 2544 3.6   / 6  (7.2)
50 14.4 15.8 39.3 43.4 3021 3.6   / 6  (7.2)
70 16.0 17.4 43.0 47.4 3837 3.6   / 6  (7.2)
95 17.55 19.0 46.6 51.4 4815 3.6   / 6  (7.2)
120 19.06 20.5 50.0 55.1 5755 3.6   / 6  (7.2)
150 20.37 21.8 52.9 58.4 6745 3.6   / 6  (7.2)
185 22.05 23.5 56.7 62.6 8090 3.6   / 6  (7.2)
240 24.6 26.0 62.5 68.9 10206 3.6   / 6  (7.2)
300 27.4 28.8 68.8 75.9 12485 3.6   / 6  (7.2)
25 14.1 15.5 38.7 42.7 2452 6  / 10 (12)
35 15.1 16.5 40.8 45.0 2873 6  / 10 (12)
50 16.2 17.6 43.4 47.9 3412 6  / 10 (12)
70 17.8 19.2 47.0 51.8 4255 6  / 10 (12)
95 19.35 20.8 50.6 55.8 5259 6  / 10 (12)
120 20.86 22.3 54.0 59.6 6243 6  / 10 (12)
150 22.17 23.6 57.0 62.8 7257 6  / 10 (12)
185 23.85 25.3 60.8 67.0 8624 6  / 10 (12)
240 26.2 27.6 66.1 72.9 10736 6  / 10 (12)
300 28.6 30.0 71.4 78.8 12978 6  / 10 (12)
25 16.3 17.7 43.6 48.1 2924 8.7   / 15  (17.5)
35 17.3 18.7 45.9 50.7 3395 8.7   / 15  (17.5)
50 18.4 19.8 48.3 53.2 3935 8.7   / 15  (17.5)
70 20.0 21.4 51.9 57.2 4817 8.7   / 15  (17.5)
95 21.55 23.0 55.7 61.4 5889 8.7   / 15  (17.5)
120 23.06 24.5 59.1 65.2 6907 8.7   / 15  (17.5)
150 24.37 25.8 62.0 68.4 7949 8.7   / 15  (17.5)
185 26.05 27.5 65.9 72.7 9367 8.7   / 15  (17.5)
240 28.4 29.8 71.2 78.5 11535 8.7   / 15  (17.5)
300 30.8 32.2 76.5 84.4 13822 8.7   / 15  (17.5)
35 19.3 20.7 50.4 55.6 3888 12  / 20  (24)
50 20.4 21.8 52.9 58.4 4479 12  / 20  (24)
70 22.0 23.4 56.5 62.4 5403 12  / 20  (24)
95 23.55 25.0 60.1 66.3 6474 12  / 20  (24)
120 25.06 26.5 63.5 70.1 7525 12  / 20  (24)
150 26.37 27.8 66.5 73.4 8604 12  / 20  (24)
185 28.05 29.5 70.3 77.6 10059 12  / 20  (24)
240 30.4 31.8 75.6 83.4 12264 12  / 20  (24)
50 25.4 26.8 64.4 71.0 6018 18  / 30  (36)
70 27.0 28.4 68.0 75.0 7084 18  / 30  (36)
95 28.55 30.0 71.6 79.0 8200 18  / 30  (36)
120 30.06 31.5 75.0 82.7 9339 18  / 30  (36)
150 31.37 32.8 77.9 86.0 10476 18  / 30  (36)
185 33.05 34.5 81.8 90.2 12024 18  / 30  (36)
240 35.4 36.8 87.1 96.0 14351 18  / 30  (36)
