多对铝箔总屏蔽&铜丝编织总屏蔽电缆-百通等效电缆9838

百通等效电缆9838

应用

该电缆由对绞线绞合成缆,外层为铝箔总屏蔽和铜丝编织总屏蔽,适合RS 232&RS 422应用。

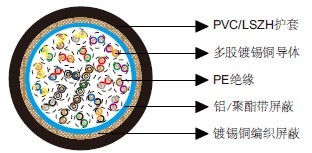

结构

导体:镀锡铜丝。
绝缘:PE。
总屏蔽1:铝/聚酯带。
总屏蔽2:镀锡铜编织,覆盖率65%。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:白/蓝&蓝/白,白/橙&橙/白,白/绿&绿/白,白/棕&棕/白,白/灰&灰/白,红/蓝&蓝/红,红/橙&橙/红,红/ 绿&绿/红,红/棕&棕/红,红/灰&灰/红,黑/蓝&蓝/黑,黑/橙&橙/黑,黑/绿&绿/黑,黑/棕&棕/黑,黑/灰&灰/黑,黄/蓝&蓝/黄,黄/橙&橙/黄,黄/绿&绿/黄,黄/棕&棕/黄,黄/灰&灰/黄,紫/蓝&蓝/紫,紫/橙&橙/紫,紫/绿&绿/紫,紫/棕&棕/紫,紫/灰&灰/紫。

电气和机械性能

AWG   24
导体结构   7x0.2
UL类型   2919
最大导体电阻 Ω/km 85
电压 V 30
标称电容 导体之间 pF/m 51
标称电容 导体与屏蔽之间 pF/m 90
弯曲半径   10x外径
工作温度 -30~80

尺寸

订购代码 对数 绝缘厚度 护套厚度 外径
    mm mm mm
BE119838V 25 0.38 0.97 17.0
BE119838H 25 0.38 0.97 17.0
