多对铝箔总屏蔽&铜丝编织总屏蔽电缆-百通等效电缆9829

百通等效电缆9829

应用

该电缆由对绞线绞合成缆,外层为铝箔总屏蔽和铜丝编织总屏蔽,适合RS 232&RS 422应用。

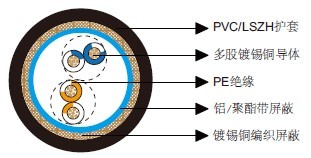

结构

导体:镀锡铜丝。
绝缘:PE。
总屏蔽1:铝/聚酯带。
总屏蔽2:镀锡铜编织,覆盖率65%。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:白/蓝&蓝/白,白/橙&橙/白。

电气和机械性能

AWG   24
导体结构   7x0.2
UL类型   2919
最大导体电阻 Ω/km 85
电压 V 30
标称电容 导体之间 pF/m 51
标称电容 导体与屏蔽之间 pF/m 90
弯曲半径   10x外径
工作温度 -30~80

尺寸

订购代码 对数 绝缘厚度 护套厚度 外径
    mm mm mm
BE119829V 2 0.38 0.81 6.5
BE119829H 2 0.38 0.81 6.5
