多对分屏蔽电缆-百通等效电缆9729

百通等效电缆9729

应用

该电缆由单对屏蔽线绞合成缆。每个单独屏蔽的线对都有一根24AWG的多股镀锡铜排流线。适合RS-422应用,用作计算机电缆。

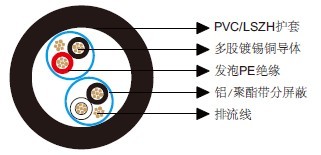

结构

导体:镀锡铜丝。
绝缘:发泡PE。
分屏蔽:铝/聚酯带。
排流线:镀锡铜。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:黑&红,黑&白。

电气和机械性能

AWG   24
导体结构   7x0.2
UL类型   2493
最大导体电阻 Ω/km 85
电压 V 300
标称电容 导体之间 pF/m 41
标称电容 导体与屏蔽之间 pF/m 76
弯曲半径   10x外径
工作温度 -20~60

尺寸

订购代码 对数 绝缘厚度 护套厚度 外径
    mm mm mm
BE119729V 2 0.47 1.19 8.1
BE119729H 2 0.47 1.19 8.1
