多对总屏蔽电缆-百通等效电缆9684

百通等效电缆9684

应用

该多对总屏蔽电缆由线对绞合成缆心，外层为铝/聚酯带，含镀锡铜排流线。该电缆作为低电容计算机电缆适合EIA RS-232/422应用。

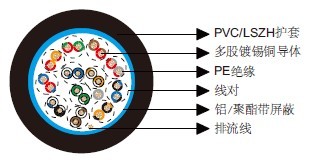

结构

导体：镀锡铜丝。
绝缘：PE。
总屏蔽：铝/聚酯带。
排流线：镀锡铜。
护套：PVC （V型）/LSZH （H型）。
绝缘颜色：白/蓝&蓝/白，白/橙&橙/白，白/绿&绿/白，白/棕&棕/白，白/灰&灰/白，红/蓝&蓝/红，红/橙&橙/红，红/绿&绿/红，红/棕&棕/红，红/灰&灰/红，黑/蓝&蓝/黑，黑/橙&橙/黑，灰（单根导体）。

电气和机械性能

AWG   24
导体结构   7x0.2
UL类型   2919
最大导体电阻 Ω/km 85
电压 V 30
标称电容 导体之间 pF/m 51
标称电容 导体与屏蔽之间 pF/m 90
弯曲半径   10x外径
工作温度 ℃ -20~80

尺寸

订购代码 对数 绝缘厚度 护套厚度 外径
    mm mm mm
BE119684V 12 0.25 0.89 10.6
BE119684H 12 0.25 0.89 10.6
