多对总屏蔽电缆-百通等效电缆9683
应用

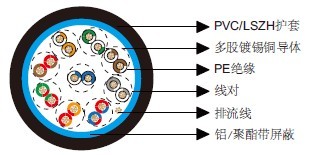

该多对总屏蔽电缆由线对绞合成缆心，外层为铝/聚酯带，含镀锡铜排流线。该电缆作为低电容计算机电缆适合EIA RS-232/422应用。结构
导体：镀锡铜丝。绝缘：PE。
总屏蔽：铝/聚酯带。
排流线：镀锡铜。
护套：PVC （V型）/LSZH （H型）。
绝缘颜色：白/蓝&蓝/白，白/橙&橙/白，白/绿&绿/白，白/棕&棕/白，白/灰&灰/白，红/蓝&蓝/红，红/橙&橙/红，红/绿&绿/红，红/棕&棕/红。
电气和机械性能
| AWG | 24 | |
|---|---|---|
| 导体结构 | 7x0.2 | |
| UL类型 | 2919 | |
| 最大导体电阻 | Ω/km | 85 |
| 电压 | V | 30 |
| 标称电容 导体之间 | pF/m | 51 |
| 标称电容 导体与屏蔽之间 | pF/m | 90 |
| 弯曲半径 | 10x外径 | |
| 工作温度 | ℃ | -20~80 |
尺寸
| 订购代码 | 对数 | 绝缘厚度 | 护套厚度 | 外径 |
|---|---|---|---|---|
| mm | mm | mm | ||
| BE119683V | 9 | 0.25 | 0.89 | 9.5 |
| BE119683H | 9 | 0.25 | 0.89 | 9.5 |
