多芯总屏蔽电缆-百通等效电缆9544
应用

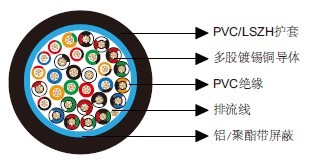

该多芯总屏蔽电缆由单芯绝缘线绞合成缆，外层包裹铝箔/聚酯带，含排流线。适合RS232应用，作为音频，控制和仪表电缆。结构
导体：镀锡铜丝。绝缘：PVC。
总屏蔽：铝/聚酯带。
排流线：多股镀锡铜，7x0.20。
护套：PVC （V型）/LSZH （H型）。
绝缘颜色：黑，白，红，绿，橙，蓝,白/黑，红/黑，绿/黑，橙/黑，蓝/黑，黑/白，红/白，绿/白，蓝/白，黑/红，白/红，橙/红，蓝/红，红/绿,橙/绿，黑/白/红，白/黑/红，红/黑/白，绿/黑/白，橙/黑/白，蓝/黑/白，黑/红/绿，白/红/绿，红/黑/绿。
电气和机械性能
| AWG | 24 | |
|---|---|---|
| 导体结构 | 7x0.20 | |
| UL 类型 | 2464 | |
| 最大导体电阻 | Ω/km | 85 |
| 电压 | V | 300 |
| 标称电容 导体之间 | pF/m | 98 |
| 标称电容 导体与屏蔽之间 | pF/m | 180 |
| 弯曲半径 | 10xOverall Diameter | |
| 工作温度 | ℃ | -30~80 |
尺寸
| 订购代码 | 芯数 | 绝缘厚度 | 护套厚度 | 外径 |
|---|---|---|---|---|
| mm | mm | mm | ||
| BE119544V | 30 | 0.25 | 1.02 | 9.7 |
| BE119544H | 30 | 0.25 | 1.02 | 9.7 |
