多芯总屏蔽电缆-百通等效电缆9542

百通等效电缆9542

应用

该多芯总屏蔽电缆由单芯绝缘线绞合成缆,外层包裹铝箔/聚酯带,含排流线。适合RS232应用,作为音频,控制和仪表电缆。

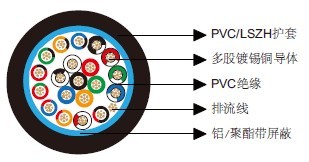

结构

导体:镀锡铜丝。
绝缘:PVC。
总屏蔽:铝/聚酯带。
排流线:多股镀锡铜,7x0.20。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:黑,白,红,绿,橙,蓝,白/黑,红/黑,绿/黑,橙/黑,蓝/黑,黑/白,红/ 白,绿/白,蓝/白,黑/红,白/红,橙/红,蓝/红,红/绿。

电气和机械性能

AWG   24
导体结构   7x0.20
UL 类型   2464
最大导体电阻 Ω/km 85
电压 V 300
标称电容 导体之间 pF/m 98
标称电容 导体与屏蔽之间 pF/m 180
弯曲半径   10xOverall Diameter
工作温度 -30~80

尺寸

订购代码 芯数 绝缘厚度 护套厚度 外径
    mm mm mm
BE119542V 20 0.25 0.81 8.0
BE119542H 20 0.25 0.81 8.0
