多对总屏蔽电缆-百通等效电缆9309

百通等效电缆9309

应用

该多对总屏蔽电缆由线对绞合成缆心，外层为铝/聚酯带，含镀锡铜排流线。适合作为音频、控制和仪表电缆使用。

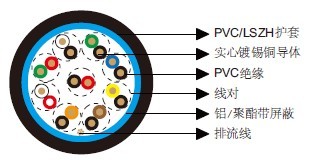

结构

导体：镀锡铜丝。
绝缘：PVC。
总屏蔽：铝/聚酯带。
排流线：镀锡铜。
护套：PVC （V型）/LSZH （H型）。
绝缘颜色：黑/红，黑/白，黑/绿，黑/蓝，黑/黄，黑/棕，黑/橙，红/白，红/绿。

电气和机械性能

AWG   22
导体结构   实心
UL类型   2464
最大导体电阻 Ω/km 54.8
电压 V 300
标称电容 导体之间 pF/m 115
标称电容 导体与屏蔽之间 pF/m 164
弯曲半径   10x外径
工作温度 ℃ -20~80

尺寸

订购代码 对数 绝缘厚度 护套厚度 外径
    mm mm mm
BE119309V 9 0.33 0.84 9.22
BE119309H 9 0.33 0.84 9.22
