多对分屏蔽电缆-百通等效电缆8777

百通等效电缆8777

应用

该电缆由单对屏蔽线绞合成缆。每个单独屏蔽的线对都有一根22AWG的多股镀锡铜排流线。适合作为音频、控制和计算机电缆使用。

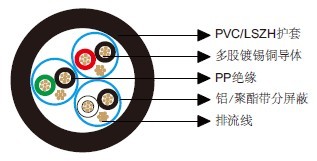

结构

导体:镀锡铜丝。
绝缘:PP。
分屏蔽:铝/聚酯带。
排流线:镀锡铜。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:红&黑,黑&白,黑&绿。

电气和机械性能

AWG   22
导体结构   7x0.254
UL类型   2919
最大导体电阻 Ω/km 54.8
电压 V 30
标称电容 导体之间 pF/m 98
标称电容 导体与屏蔽之间 pF/m 180
弯曲半径   10xOverall Diameter
工作温度 -20~80

尺寸

订购代码 对数 绝缘厚度 护套厚度 外径
    mm mm mm
BE118777V 3 0.25 0.86 6.9
BE118777H 3 0.25 0.86 6.9
