多对分屏蔽电缆-百通等效电缆8776

百通等效电缆8776

应用

该电缆由单对屏蔽线绞合成缆。每个单独屏蔽的线对都有一根22AWG的多股镀锡铜排流线。适合用作计算机电缆。

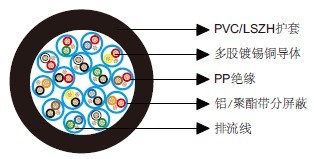

结构

导体:镀锡铜丝。
绝缘:PP。
分屏蔽:铝/聚酯带。
排流线:镀锡铜。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:黑&红,黑&白,黑&绿,黑&蓝,黑&黄,黑&棕,黑&橙,红&白,红&绿,红&蓝,红&黄,红&棕,红&橙,绿&白,绿&蓝。

电气和机械性能

AWG   22
导体结构   7x0.254
UL类型   2919
最大导体电阻 Ω/km 54.8
电压 V 30
标称电容 导体之间 pF/m 98
标称电容 导体与屏蔽之间 pF/m 180
弯曲半径   10x外径
工作温度 -20~80

尺寸

订购代码 对数 绝缘厚度 护套厚度 外径
    mm mm mm
BE118776V 15 0.25 1.6 14.4
BE118776H 15 0.25 1.6 14.4
