多芯总屏蔽电缆-百通等效电缆8771

百通等效电缆8771

应用

该多芯总屏蔽电缆由单芯绝缘线绞合成缆,外层包裹铝箔/聚酯带,含排流线。适合作为音频、控制和仪表电缆使用。

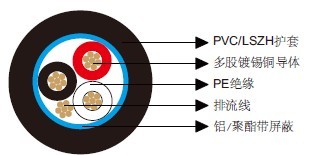

结构

导体:镀锡铜丝。
绝缘:PE。
总屏蔽:铝/聚酯带。
排流线:多股镀锡铜。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:黑,红,透明。

电气和机械性能

AWG   22
导体结构   7x0.254
UL 类型   2093
最大导体电阻 Ω/km 54.8
电压 V 300
标称电容 导体之间 pF/m 75
标称电容 导体与屏蔽之间 pF/m 135
弯曲半径   10xOverall Diameter
工作温度 -20~60

尺寸

订购代码 芯数 绝缘厚度 护套厚度 外径
    mm mm mm
BE118771V 3 0.41 0.84 5.1
BE118771H 3 0.41 0.84 5.1
