多对分屏蔽电缆-百通等效电缆8766
应用

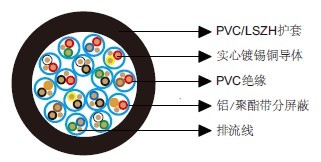

该电缆由单对屏蔽线绞合成缆。每个单独屏蔽的线对都有一根22AWG的实心镀锡铜排流线。适合作为音频、控制和仪表电缆使用。结构
导体：镀锡铜丝。绝缘：PVC。
分屏蔽：铝/聚酯带。
排流线：实心镀锡铜丝。
护套：PVC （V型）/LSZH （H型）。
绝缘颜色：黑&红，黑&白，黑&绿，黑&蓝，黑&黄，黑&棕，黑&橙，红&白，红&绿，红&蓝，红&黄，红&棕，红&橙，绿&白，绿&蓝。
电气和机械性能
| AWG | 22 | |
|---|---|---|
| 导体结构 | 实心 | |
| UL类型 | 2464 | |
| 最大导体电阻 | Ω/km | 54.8 |
| 电压 | V | 300 |
| 标称电容 导体之间 | pF/m | 131 |
| 标称电容 导体与屏蔽之间 | pF/m | 253 |
| 弯曲半径 | 10x外径 | |
| 工作温度 | ℃ | -20~80 |
尺寸
| 订购代码 | 对数 | 绝缘厚度 | 护套厚度 | 外径 |
|---|---|---|---|---|
| mm | mm | mm | ||
| BE118766V | 15 | 0.33 | 1.14 | 13.3 |
| BE118766H | 15 | 0.33 | 1.14 | 13.3 |
