多对分屏蔽电缆-百通等效电缆8765

百通等效电缆8765

应用

该电缆由单对屏蔽线绞合成缆。每个单独屏蔽的线对都有一根22AWG的实心镀锡铜排流线。适合作为音频、控制和仪表电缆使用。

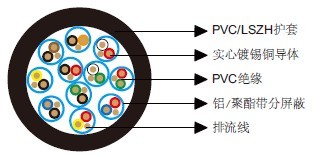

结构

导体：镀锡铜丝。
绝缘：PVC。
分屏蔽：铝/聚酯带。
排流线：实心镀锡铜丝。
护套：PVC （V型）/LSZH （H型）。
绝缘颜色：红&黑，绿&白，黑&绿，黑&蓝，黑&黄，黑&棕，黑&橙，红&白，红&绿，红&蓝，红&黄。

电气和机械性能

AWG   22
导体结构   实心
UL类型   2464
最大导体电阻 Ω/km 54.8
电压 V 300
标称电容 导体之间 pF/m 131
标称电容 导体与屏蔽之间 pF/m 253
弯曲半径   10x外径
工作温度 ℃ -20~80

尺寸

订购代码 对数 绝缘厚度 护套厚度 外径
    mm mm mm
BE118765V 11 0.33 1.02 11.9
BE118765H 11 0.33 1.02 11.9
