多对总屏蔽电缆-百通等效电缆8720

百通等效电缆8720

应用

该多对总屏蔽电缆由线对绞合成缆心,外层为铝/聚酯带,含镀锡铜排流线。适合作为音频、控制和仪表电缆使用。

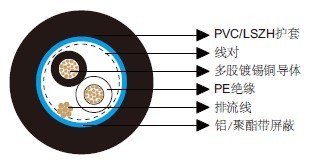

结构

导体:镀锡铜丝。
绝缘:PE。
总屏蔽:铝/聚酯带。
排流线:镀锡铜。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:黑,透明。

电气和机械性能

AWG   14
导体结构   19x0.36
UL类型   20253
最大导体电阻 Ω/km 10
电压 V 600
标称电容 导体之间 pF/m 79
标称电容 导体与屏蔽之间 pF/m 154
弯曲半径   10x外径
工作温度 -20~80

尺寸

订购代码 对数 绝缘厚度 护套厚度 外径
    mm mm mm
BE118720V 1 0.81 0.89 9.0
BE118720H 1 0.81 0.89 9.0
