多对铝箔总屏蔽&铜丝编织总屏蔽电缆-百通等效电缆8342

百通等效电缆8342

应用

该电缆由对绞线绞合成缆,外层为铝箔总屏蔽加铜丝编织总屏蔽。适用于RS-232和CAD/CAM应用,用作计算机电缆。

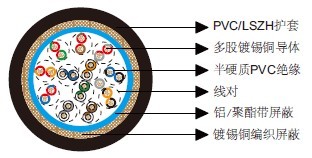

结构

导体:镀锡铜丝。
绝缘:半硬质PVC。
总屏蔽1:铝/聚酯带。
总屏蔽2:镀锡铜编织,覆盖率65%。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:白/蓝&蓝/白,白/橙&橙/白,白/绿&绿/白,白/棕&棕/白,白/灰&灰/白,红/蓝&蓝/红,红/橙&橙/红,红/ 绿&绿/红,红/棕&棕/红,红/灰&灰/红,黑/蓝&蓝/黑,黑/橙&橙/黑,灰(单根导体)。

电气和机械性能结构

AWG   24
导体结构   7x0.2
UL类型   2464
最大导体电阻 Ω/km 85
电压 V 300
标称电容 导体之间 pF/m 98
标称电容 导体与屏蔽之间 pF/m 164
弯曲半径   10x外径
工作温度 -30~80

尺寸

订购代码 对数 绝缘厚度 护套厚度 外径
    mm mm mm
BE118342V 12 0.25 0.81 10.3
BE118342H 12 0.25 0.81 10.3
