多对铝箔总屏蔽&铜丝编织总屏蔽电缆-百通等效电缆8315

百通等效电缆8315

应用

该电缆由对绞线绞合成缆,外层为铝箔总屏蔽加铜丝编织总屏蔽。适用于RS-232和CAD/CAM应用,用作计算机电缆。

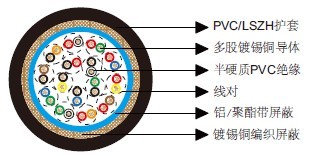

结构

导体:镀锡铜丝。
绝缘:半硬质PVC。
总屏蔽1:铝/聚酯带。
总屏蔽2:镀锡铜编织,覆盖率65%。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:黑&红,黑&白,黑&绿,黑&蓝,黑&黄,黑&棕,黑&橙,红&白,红&绿,红&蓝,红&黄,红&棕,红&橙,绿&白,绿&蓝。

电气和机械性能结构

AWG   22
导体结构   7x0.254
UL类型   2464
最大导体电阻 Ω/km 54.8
电压 V 300
标称电容 导体之间 pF/m 115
标称电容 导体与屏蔽之间 pF/m 207
弯曲半径   10x外径
工作温度 -30~80

尺寸

订购代码 对数 绝缘厚度 护套厚度 外径
    mm mm mm
BE118315V 15 0.25 0.81 12.8
BE118315H 15 0.25 0.81 12.8
