多对分屏蔽和总屏蔽电缆-百通等效电缆8175
应用

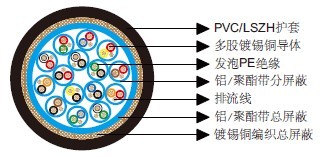

该电缆由单独屏蔽的线对绞合成缆，外层为铝箔总屏蔽和铜丝编织总屏蔽。每个单独屏蔽的线对都有一根24AWG的多股镀锡铜排流线。该电缆适合EIA RS-232和EIA RS-422应用，用作计算机电缆。结构
导体：镀锡铜丝。绝缘：发泡PE。
分屏蔽：铝/聚酯带。
排流线：镀锡铜。
总屏蔽1：铝/聚酯带。
总屏蔽2：镀锡铜编织，覆盖率65%。
护套：PVC （V型）/LSZH （H型）。
绝缘颜色：黑&红，黑&白，黑&绿，黑&蓝，黑&黄，黑&棕，黑&橙，红&白，红&绿，红&蓝，红&黄，红&棕，红&橙，绿&白，绿&蓝。
电气和机械性能结构
| AWG | 24 | |
|---|---|---|
| 导体结构 | 7x0.2 | |
| UL类型 | 2493 | |
| 最大导体电阻 | Ω/km | 85 |
| 电压 | V | 300 |
| 标称电容 导体之间 | pF/m | 41 |
| 标称电容 导体与屏蔽之间 | pF/m | 72 |
| 弯曲半径 | 10x外径 | |
| 工作温度 | ℃ | -40~60 |
尺寸
| 订购代码 | 对数 | 绝缘厚度 | 护套厚度 | 外径 |
|---|---|---|---|---|
| mm | mm | mm | ||
| BE118175V | 15 | 0.47 | 1.22 | 16.9 |
| BE118175H | 15 | 0.47 | 1.22 | 16.9 |
