多对分屏蔽和总屏蔽电缆-百通等效电缆8163

百通等效电缆8163

应用

该电缆由单独屏蔽的线对绞合成缆,外层为铝箔总屏蔽和铜丝编织总屏蔽。每个单独屏蔽的线对都有一根24AWG的多股镀锡铜排流线。该电缆适合EIA RS-232和EIA RS-422应用,用作计算机电缆。

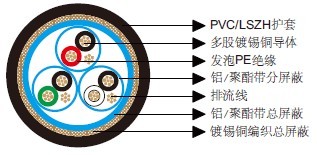

结构

导体:镀锡铜丝。
绝缘:发泡PE。
分屏蔽:铝/聚酯带。
排流线:镀锡铜。
总屏蔽1:铝/聚酯带。
总屏蔽2:镀锡铜编织,覆盖率65%。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:黑&红,黑&白,黑&绿。

电气和机械性能结构

AWG   24
导体结构   7x0.2
UL类型   2493
最大导体电阻 Ω/km 85
电压 V 300
标称电容 导体之间 pF/m 41
标称电容 导体与屏蔽之间 pF/m 72
弯曲半径   10x外径
工作温度 -40~60

尺寸

订购代码 对数 绝缘厚度 护套厚度 外径
    mm mm mm
BE118163V 3 0.47 1.22 9.1
BE118163H 3 0.47 1.22 9.1
