6241B/6242B/ 6243B, LSOH Flat Wiring Cables with circuit protective conductor

应用及描述

此电缆适合固定安装，特别适用于低烟雾排放的室内表面布线，有火灾，烟雾排放和有毒气体造成潜在危险的插座和照明布线，也可安装在干燥或潮湿的环境，安装在墙壁，板或托盘，在渠道中或嵌入石膏中。在需要机械保护的情况下应敷设管道或线槽中。

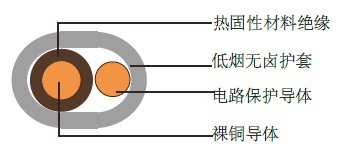

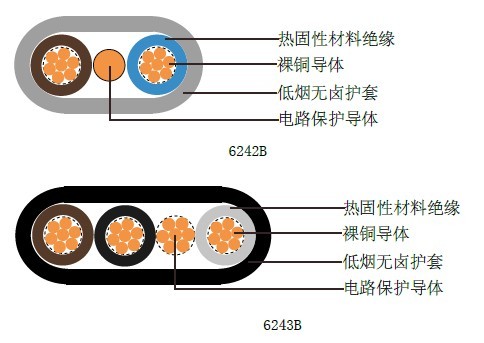

电缆结构

- 多股柔软裸铜导体
- 遵循IEC 60228 Cl-1/2
- 交联聚烯烃EI5/GP 8绝缘
- 线芯和不带绝缘电路保护导体平行排列
- 2芯, 电路保护导体置于两线芯中间，并排在线缆中心
- 3芯, 电路保护导体置于黑色和灰色线芯间
- LSOH护套, LTS 2, 白色
线芯颜色
2芯: 棕色，蓝色/2 × 1.0和2 × 1.5的线芯,棕色，棕色
3芯: 棕色, 黑色 (中心线)，灰色

技术特性

- 工作电压: 300/500v
- 测试电压: 2000 V
- 动态弯曲半径: 15x外径
- 静态弯曲半径: 10x外径
- 应用时的工作温度: +5º C～+90º C
- 短路时可达到的温度: +250º C
- 绝缘电阻: 10 MΩxkm
- 无卤遵循EN 50267-2-1 / IEC 60754-1
- 烟密度遵循EN 50268-2 / IEC 61034-2
- 毒气测试遵循EN 50267-2-2, IEC 60754-2
- 阻燃遵循EN 50265-2-1, IEC 60332-1

电缆参数

线规 (股数/直径)	芯数 x 导体 截面积	标称 绝缘厚度	标称 护套厚度	标称外径尺寸		保护 导体线规	标称 电缆重量	最小绝缘电阻 90 °C
				最小	最大
	# x mm²	mm	mm	mm	mm	kg/km	MΩ·km
				6242B
17	2 × 1.0	0.7	0.9	4.1 × 7.6	5.0 × 9.1	17	68	0.011
17(7/26)	2 × 1.0	0.7	0.9	4.2 × 7.8	5.1 × 9.4	17	73	0.011
16	2 × 1.5	0.7	0.9	4.4 × 8.1	5.3 × 9.7	17	85	0.011
16(7/24)	2 × 1.5	0.7	0.9	4.5 × 8.3	5.4 × 10.0	17	90	0.011
14	2 × 2.5	0.7	1.0	4.9 × 9.3	6.0 × 11.2	16	120	0.0092
14(7/22)	2 × 2.5	0.7	1.0	5.0 × 9.5	6.1 × 11.4	16	125	0.0084
12(7/20)	2 × 4	0.7	1.0	5.5 × 10.4	6.7 × 12.6	16	175	0.0070
10(7/18)	2 × 6	0.7	1.1	6.2 × 12.0	7.5 × 14.6	14	240	0.0059
8(7/16)	2 × 10	0.7	1.2	7.3 × 14.5	8.8 × 17.6	12(7/20)	390	0.0047
6(7/14)	2 × 16	0.7	1.3	8.4 × 17.0	10.1 × 20.5	10(7/18)	560	0.0039
				6243B
17	3 × 1.0	0.7	0.9	4.1 × 10.0	5.1 × 12.1	17	91	0.011
16	3 × 1.5	0.7	0.9	4.4 × 10.7	5.3 × 12.9	17	115	0.011
14	3 × 2.5	0.7	1.0	4.9 × 12.0	6.0 × 14.6	17	170	0.0092
12(7/20)	3 × 4	0.7	1.0	5.5 × 14.0	6.7 × 16.9	16	196	0.0070
10(7/18)	3 × 6	0.7	1.1	6.2 × 16.2	7.5 × 19.5	14	291	0.0059
8(7/16)	3 × 10	0.7	1.2	7.3 × 19.5	8.8 × 23.6	12(7/20)	440	0.0047
6(7/14)	3 × 16	0.7	1.3	8.4 × 22.8	10.1 × 27.6	10(7/18)	670	0.0039
