BS 6724 铠装电力电缆, 600/1000V

三芯600/1000 V，多股铜导体

应用

这种电缆是用于电源和控制电路, 此电缆的钢丝铠装起到很好的保护作用. 因此可用于建筑物内部或直埋与地下. 安装于火灾，有毒烟雾或气体可能造成人生安全或机器损坏的环境中.

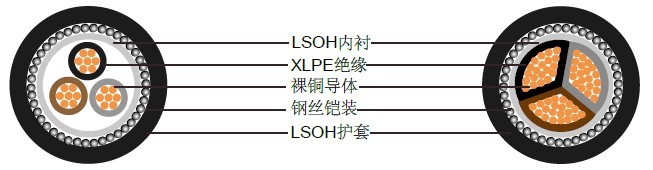

结构

导体 实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228.
绝缘 XLPE (交联聚乙烯) GP 8类或乙丙橡胶GP 6类
色彩编码 1芯: 棕色
  2芯: 棕色, 蓝色
  3芯: 棕色, 黑色, 灰色
  4芯: 蓝色, 棕色, 黑色, 灰色
  5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
  5芯以上: 白色线芯加黑色数字标识
内衬 LSOH (低烟无卤)
铠装 单芯: AWA (铝丝铠装)
  多芯: SWA (钢丝铠装)
外护套 LSOH (低烟无卤)

技术参数

额定电压 600/1000V
额定温度 0°C to +90°C
弯曲半径 1.5mm² to 16mm²: 6 x 外径
25mm² and above: 8 x 外径
防火 IEC60332第一部分, BS4066第一部分
无卤 IEC 60754, EN 50267
烟密度 IEC 61034, EN50268

三芯600/1000 V，多股铜导体

BS6724

标称导体
截面积		 成股类型 标称
绝缘厚度		 标称
内衬厚度		 标称铝丝
铠装直径		 标称
护套厚度		 标称外径 标称重量
mm² No./mm mm mm mm mm mm kg/km
3x1.5 7/0.53 0.6 0.8 0.9 1.3 12.6 340
3x2.5 7/0.67 0.7 0.8 0.9 1.4 14.1 408
3x4 7/0.85 0.7 0.8 0.9 1.4 15.3 498
3x6 7/1.04 0.7 0.8 0.9 1.4 16.6 600
3x10 7/1.35 0.7 0.8 1.25 1.5 19.5 915
3x16 7/1.70 0.7 0.8 1.25 1.6 21.6 1130
3x25 7/2.14 0.9 1 1.6 1.7 26.7 1710
3x25* 7/2.14 0.9 1 1.6 1.7 23.6 1710
3x35 7/2.52 0.9 1 1.6 1.8 29.4 2100
3x35* 7/2.52 0.9 1 1.6 1.8 25.7 2100
3x50* 19/1.78 1.0 1 1.6 1.8 28.5 2450
3x70* 19/2.14 1.1 1 1.6 1.9 32.2 3120
3x95* 19/2.52 1.1 1.2 2.0 2.1 37.0 4310
3x120* 37/2.03 1.2 1.2 2.0 2.2 40.4 5160
3x150* 37/2.25 1.4 1.4 2.5 2.3 45.5 7160
3x185* 37/2.52 1.6 1.4 2.5 2.4 49.8 8600
3x240* 61/2.25 1.7 1.4 2.5 2.6 55.1 10755
3x300* 61/2.52 1.8 1.6 2.5 2.7 60.2 13080
3x400* 61/2.85 2 1.6 2.5 2.9 66.6 15810
