BS 6724 铠装电力电缆, 1900/3300V

三芯1900/3300 V实心铝导体电缆

应用

这种电缆是用于电源和控制电路, 此电缆的钢丝铠装起到很好的保护作用. 因此可用于建筑物内部或直埋与地下. 安装于火灾,有毒烟雾或气体可能造成人生安全或机器损坏的环境中.

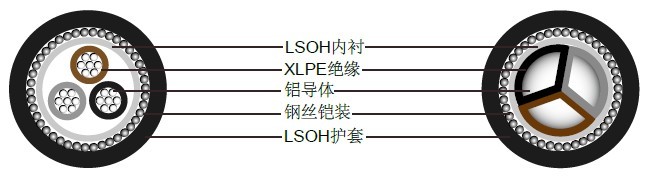

结构

导体 实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228.
绝缘 XLPE (交联聚乙烯) GP 8类或乙丙橡胶GP 6类
色彩编码 1芯: 棕色
  2芯: 棕色, 蓝色
  3芯: 棕色, 黑色, 灰色
  4芯: 蓝色, 棕色, 黑色, 灰色
  5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
  5芯以上: 白色线芯加黑色数字标识
内衬 LSOH (低烟无卤)
铠装 单芯: AWA (铝丝铠装)
  多芯: SWA (钢丝铠装)
外护套 LSOH (低烟无卤)


技术参数

额定电压 1900/3300V
额定温度 0°C to +90°C
弯曲半径 1.5mm² to 16mm²: 6 x 外径
25mm² and above: 8 x 外径
防火 IEC60332第一部分, BS4066第一部分
无卤 IEC 60754, EN 50267
烟密度 IEC 61034, EN50268

三芯1900/3300 V实心铝导体电缆

BS6724

标称导体
截面积
标称
绝缘厚度
标称
内衬厚度
标称铝丝
铠装直径
标称
护套厚度
标称外径 标称重量
mm² mm mm mm mm mm kg/km
3x16 2 1 1.6 1.8 27.9 1540
3x25 2 1 1.6 1.8 30.4 1780
3x35 2 1 1.6 1.9 32.7 2040
3x35* 2 1 1.6 1.9 29.7 2040
3x50* 2 1.2 2 2 33 2760
3x70* 2 1.2 2 2.1 36 3210
3x95* 2 1.2 2 2.2 39.1 3625
3x120* 2 1.4 2.5 2.3 43.1 4820
3x150* 2 1.4 2.5 2.4 45.6 5410
3x185* 2 1.4 2.5 2.5 48.7 6070
3x240* 2 1.6 2.5 2.6 53.2 7150
3x300* 2 1.6 2.5 2.7 57.2 8120
